Průvodce součástmi zařízení

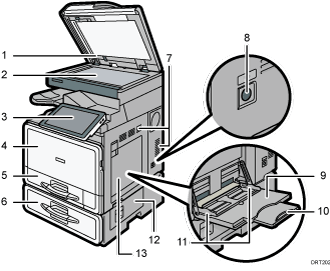

Pohled zepředu a zleva

1. Kryt expozičního skla nebo ADF

   Pokud pokládáte originál(y) na expoziční sklo, sklopte podavač dolů.

   Při skenování více originálů najednou je vložte do ADF a ten bude originály podávat jeden po druhém.

2. Expoziční sklo

   Originály pokládejte kopírovanou stranou dolů.

3. Ovládací panel

   Viz Průvodce názvy a funkcemi ovládacího panelu zařízení.

4. Přední kryt

   Otevřete jej při výměně tonerových kazet.

5. Zásobník papíru

   Sem vkládejte papír.

6. Jednotka zásobníku papíru

   Sem vkládejte papír.

7. Ventilační otvory

   Brání přehřátí.

8. Hlavní spínač napájení

   Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je vypnutý, zapněte jej.

9. Boční zásobník

   Slouží ke kopírování a tisku na OHP fólie a štítkový papír (lepicí štítky).

10. Nástavec

    Při tisku na papíry formátu A4, 8¹/₂×11" a větší vysuňte tento nástavec u bočního zásobníku.

11. Vodítka papíru

    Při vkládání papíru do bočního zásobníku zarovnejte vodítka podle papíru.

12. Pravý dolní kryt

    Otevřete jej při odstraňování uvízlého papíru.

13. Pravý kryt

    Otevřete jej při odstraňování uvízlého papíru.

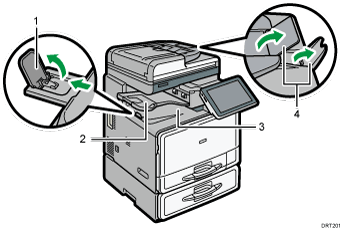

Pohled zepředu a zprava

1. Vodítko na vnitřním zásobníku

   Otevřete a nadzvedněte koncovou zarážku při tisku na papíry větších formátů.

2. Vnitřní zásobník 2

   Jestliže vyberete tento zásobník jako výstupní, zhotovené kopie/tisky nebo faxové zprávy zde budou ukládány lícem dolů.

3. Vnitřní zásobník

   Sem jsou podávány kopie, výtisky a faxové zprávy.

4. Nástavce ADF

   Nadzvedněte výsuvné nástavce pro podporu větších papírů.

Pohled zleva zezadu

1. Průduchy

   Brání přehřátí.
