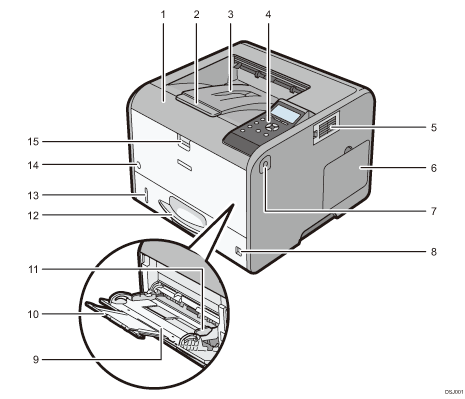

Vordere Abdeckung
Öffnen, um auf das Innere des Druckers zuzugreifen und den Papierstau zu entfernen.
Öffnen, um die Druckerkartusche und die Trommeleinheit zu ersetzen.
Magazinerweiterung
Ziehen Sie diesen Anschlag hoch, damit das Papier nicht herunterfällt.
Standardablage
Hier werden die fertigen Ausdrucke mit der bedruckten Seite nach unten gestapelt.
Bedienfeld
Details finden Sie unter Anleitung zu den Namen und Funktionen des Bedienfeldes.
Belüftungsöffnung
Zum Ablassen von heißer Luft aus dem Inneren des Druckers, um die Überhitzung von internen Komponenten zu verhindern.
Bei dieser Öffnung kann eingestellt werden, in welche Richtung die Luft abgelassen werden soll. Blockieren oder versperren Sie die Belüftungsöffnungen nicht. Bei Nichtbeachtung kann es zu Betriebsstörungen aufgrund aufgestauter Hitze im Drucker kommen.
Speicherabdeckung
Entfernen Sie diese Abdeckung, um das SDRAM-Modul und die Festplatte zu installieren.
Öffnungsknopf für die vordere Abdeckung
Drücken Sie diese Taste, um die vordere Abdeckung zu öffnen.
Papierformat-Wahlscheibe
Mit diesem Wählrad können Sie das Papierformat auswählen. Zur Verwendung eines Papierformats, das nicht auf der Papierformat-Wahlscheibe angezeigt wird, stellen Sie das Wählrad auf „
“. In diesem Fall stellen Sie das Papierformat über das Bedienfeld ein.Bypass
Bis zu 100 Blatt Normalpapier können hier eingelegt werden.
Schlagen Sie für Details zu den verwendbaren Papierformaten und -typen unter Papierformat-Spezifikationen und Papiertyp-Spezifikationen nach.
Verlängerung für den Bypass
Ziehen Sie diese Verlängerung heraus, wenn Sie Papier im Format A4
, 81/2 × 11 oder größer in den Bypass einlegen.Papierführungen
Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.
Magazin 1
Bis zu 500 Blatt Normalpapier können hier eingelegt werden.
Schlagen Sie für Details zu den verwendbaren Papierformaten und -typen unter Papierformat-Spezifikationen und Papiertyp-Spezifikationen nach.
Restpapieranzeige
Zeigt die ungefähre Papiermenge an, die noch in der Ablage vorhanden ist.
Hauptschalter
Mit diesem Schalter schalten Sie den Drucker ein und aus.
Einzelheiten zum Herunterfahren des Druckers finden Sie auf Ausschalten.
Öffnungshebel für Bypass
Drücken Sie auf diesen Hebel, um den Bypass zu öffnen.
