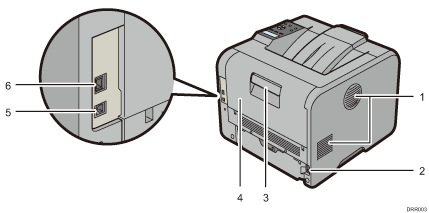

Belüftungsöffnung
Zum Ablassen von heißer Luft aus dem Inneren des Druckers, um die Überhitzung von internen Komponenten zu verhindern.
Bei dieser Öffnung kann eingestellt werden, in welche Richtung die Luft abgelassen werden soll. Blockieren oder versperren Sie die Belüftungsöffnungen nicht. Bei Nichtbeachtung kann es zu Betriebsstörungen aufgrund aufgestauter Hitze im Drucker kommen.
Netzanschluss
Verbinden Sie hier das Netzkabel mit dem Drucker. Stecken Sie das andere Ende in eine Steckdose.
Öffnungshebel der hinteren Abdeckung
Ziehen Sie an diesem Hebel, um die hintere Abdeckung zu öffnen.
Hintere Abdeckung
Diese Abdeckung öffnen, um auf das Druckerinnere zugreifen zu können.
Hier öffnen, um die Fixiereinheit zu ersetzen oder um den Umschlaghebel zu verwenden.
USB-Anschluss B
Verwenden Sie ein USB-Kabel, um den Drucker an einen Computer anzuschließen.
Ethernet-Anschluss
Verwenden Sie ein Netzwerkkabel, um den Drucker an ein Netzwerk anzuschließen.
