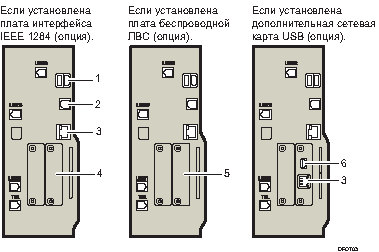

В этом разделе описано, как определить интерфейс устройства и подключить аппарат в соответствии с имеющейся сетевой средой.
USB-хост
Порт для подключения кабеля с интерфейсом USB или устройства с интерфейсом USB
Используйте данный интерфейс для подключения аппарата к устройству для считывания карт или к внешней клавиатуре.
Порт USB 2.0 [тип B]
Порт для подключения кабеля интерфейса USB 2.0 [тип B].
Другой конец USB кабеля должен быть подключен к расширенному USB порту дополнительной сетевой карты USB.
Не подключайте кабель к другим устройствам, кроме аппарата.
Порт Gigabit Ethernet
Порт для использования кабеля 1000BASE-T, 100BASE-TX или 10BASE-T
Используйте этот интерфейс для подключения аппарата к сети.
В случае использования кабеля интерфейса Ethernet, поддерживающего 1000BASE-T, установите для параметра [Скорость передачи Ethernet] значение [Автовыбор: Вкл. 1Гбит/с] в области [Парам.интерф.] в окне [Параметры системы].
Порт IEEE 1284 (опция)
Порт для присоединения кабеля интерфейса IEEE 1284
Порт беспроводной локальной сети (опция)
Порт для использования беспроводной локальной сети
Расширенный порт USB дополнительной сетевой карты USB
Порт для подключения кабеля USB из комплекта поставки.
Другой конец кабеля USB из комплекта поставки необходимо подключить к порту USB 2.0 [типа B].
Не подключайте кабель к другим устройствам, кроме аппарата.
Этот разъем предназначен только для одного модуля: одновременно можно установить только одну плату интерфейса IEEE 1284, один интерфейс беспроводной локальной сети или одна дополнительная сетевая карта USB.
Порт Gigabit Ethernet и интерфейс беспроводной локальной сети нельзя использовать одновременно. Если установлен опциональный интерфейс беспроводной локальной сети, для [Тип LAN (сети)] в [Парам.интерф.] меню [Параметры системы] необходимо установить значение [Беспров.ЛВС].
