Перечень названий и функций компонентов

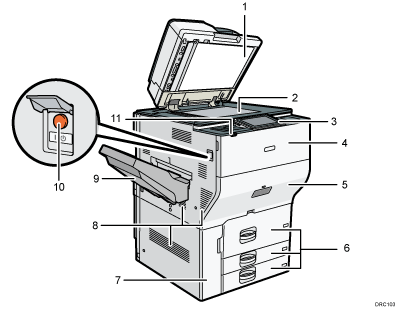

Вид спереди и слева

1. АПД

   Опустите устройство АПД на оригиналы, помещенные на стекло экспонирования.

   При загрузке стопки оригиналов в АПД документы будут автоматически подаваться один за одним.

   АПД осуществляет одновременное сканирование обеих сторон оригинала.

2. Стекло экспонирования

   Сюда помещаются оригиналы лицевой стороной вниз.

3. Панель управления

   См. Описание названий и функций элементов панели управления аппарата.

4. Передняя крышка

   Откройте для замены тонер-картриджей.

5. Ящик

   При замятии бумаги вытяните ящик.

6. Лотки для бумаги (лотки 1-3)

   Место для загрузки бумаги. Лоток 1 представляет собой лоток для тандемной печати, в котором бумага автоматически перемещается с левой стороны в правую, когда заканчивается бумага в правой части.

7. Передняя нижняя крышка

   Откройте, чтобы заменить бутыль отработанного тонера.

8. Вентиляционные отверстия

   Предотвращают перегрев устройства.

9. Лоток копирования

   Сюда выводятся копии, напечатанные документы и факсимильные сообщения.

10. Основной выключатель питания

    Чтобы использовать аппарат, необходимо включить главный переключатель. Если он выключен, откройте крышку основного переключателя и включите его.

11. Датчик обнаружения человека

    Аппарат обнаруживает, есть ли вблизи него человек, и автоматически активирует функцию энергосбережения.

    Для получения сведений см. Датчик обнаружения человека.

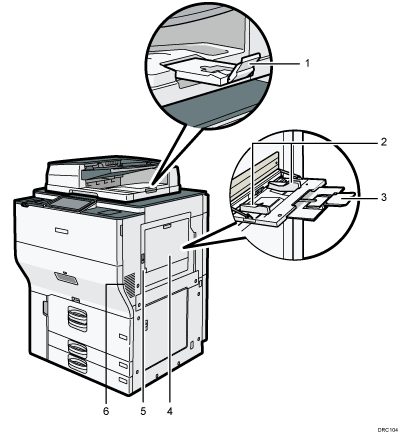

Вид спереди и справа

1. Удлинитель АПД

   Для бумаги больших размеров вытяните удлинитель.

2. Направляющие для бумаги

   При укладке бумаги в обходной лоток выровняйте направляющие по листам бумаги.

3. Удлинитель

   Вытяните данный удлинитель при загрузке бумаги формата более А4, 8¹/₂ × 11 в обходной лоток.

4. Обходной лоток

   Предназначен для копирования или печати на наклейках, прозрачной бумаге, а также бумаге, которую нельзя загрузить в лотки для бумаги.

5. Верхняя правая крышка

   Откройте эту крышку при замятии бумаги.

6. Вентиляционные отверстия

   Предотвращают перегрев устройства.

Вид сзади и слева

1. Вентиляционные отверстия

   Предотвращают перегрев устройства.

2. Переключатель противоконденсатного нагревателя

   Позволяет избежать конденсации влаги в лотках. При высокой влажности и низкой температуре следует включить этот переключатель, чтобы удалить влагу из лотков для бумаги и предотвратить ухудшение качества печати.
