Guia dos Nomes e Funções dos Componentes

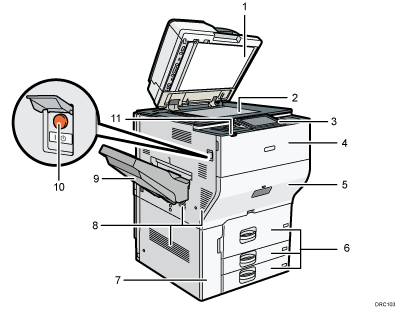

Vista frontal e esquerda

1. ADF

   Baixe o ADF sobre os originais colocados no vidro de exposição.

   Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.

   O ADF digitaliza ambos os lados de um original em simultâneo.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo.

3. Painel de controlo

   Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.

4. Tampa frontal

   Abra esta tampa para substituir os cartuchos de toner.

5. Bandeja

   Quando ocorrer um encravamento de papel puxe a bandeja.

6. Bandejas de papel (Bandejas 1-3)

   Coloque papel aqui. A Bandeja 1 é uma bandeja dupla em que o papel do lado esquerdo se desloca automaticamente para o lado direito quando o papel deste lado acaba.

7. Tampa frontal inferior

   Abra esta tampa para substituir a embalagem de desperdícios de toner.

8. Aberturas de ventilação

   Previnem o sobreaquecimento.

9. Bandeja de cópias

   O papel copiado/impresso e os faxes recebidos são ejetados para aqui.

10. Interruptor de alimentação principal

    O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se estiver desligado, abra a tampa do interruptor de corrente principal e ligue o interruptor.

11. Sensor de deteção de presença de utilizador

    O equipamento deteta se uma pessoa está próxima dele ou não e, em seguida, ativa automaticamente a função de poupança de energia.

    Para mais informações, consulte Getting Started.

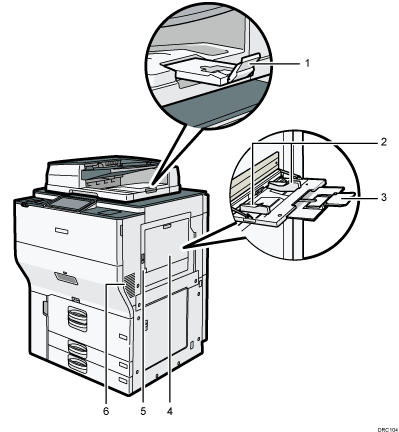

Vista frontal e direita

1. Extensor do ADF

   Puxe este extensor para colocar papel de formato grande.

2. Guias de papel

   Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.

3. Extensor

   Puxe este extensor para fora quando pretender colocar papel com formato superior a A4, 8¹/₂ × 11 na bandeja de alimentação manual.

4. Bandeja de alimentação manual

   Utilize para copiar ou imprimir em etiquetas autocolantes, papel vegetal e papel que não possa ser colocado nas bandejas de papel.

5. Tampa superior direita

   Abra esta tampa quando ocorrer um encravamento de papel.

6. Aberturas de ventilação

   Previnem o sobreaquecimento.

Vista traseira e esquerda

1. Aberturas de ventilação

   Previnem o sobreaquecimento.

2. Interruptor do aquecedor anti-humidade

   Impede que as bandejas absorvam humidade. Se o nível de humidade for elevado e a temperatura for baixa, ative este interruptor para a absorção da humidade das bandejas de papel e para impedir que a qualidade da impressão fique deteriorada.
