Guida a nomi e funzioni dei componenti

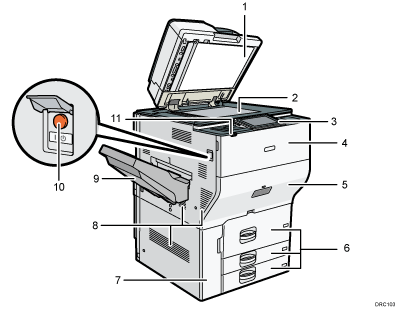

Vista anteriore sinistra

1. ADF

   Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.

   Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.

   L'ADF esegue la scansione di entrambe le facciate di un originale simultaneamente.

2. Vetro di esposizione

   Posizionare gli originali a faccia in giù.

3. Pannello di controllo

   Vedere Guida a nomi e funzioni del pannello di controllo della macchina.

4. Sportello anteriore

   Aprirlo per sostituire le cartucce di toner.

5. Cassetto

   Estrarre il cassetto in caso di inceppamento.

6. Vassoi carta (Vassoi 1-3)

   Caricare qui la carta. Il vassoio 1 è un vassoio tandem in cui la carta sul lato sinistro viene trasportata automaticamente verso destra quando la carta su questo lato è esaurita.

7. Sportello anteriore inferiore

   Aprire per cambiare la vaschetta di recupero toner.

8. Fori di ventilazione

   Evitano il surriscaldamento.

9. Vassoio copie

   Copie, fax e stampe vengono consegnati qui.

10. Interruttore di alimentazione principale

    Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, aprire lo sportello dell'interruttore di alimentazione principale e accenderlo.

11. Sensore rilevamento umano

    La macchina rileva la presenza o meno di persone nelle vicinanze e attiva automaticamente la funzione di risparmio energetico.

    Per dettagli, vedere Sensore rilevamento umano.

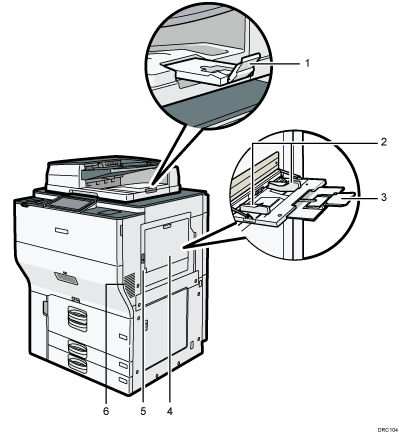

Vista anteriore destra

1. Estensione dell'ADF

   Tirare l'estensione per sostenere la carta di grande formato.

2. Guide della carta

   Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.

3. Estensione

   Estrarre l'estensione quando si caricano fogli più grandi del formato A4 , 8¹/₂ × 11 nel vassoio bypass.

4. Vassoio bypass

   Utilizzarlo per copiare o stampare su etichette adesive, carta traslucida e carta che non può essere caricata nei vassoi carta.

5. Sportello superiore destro

   Aprire questo sportello quando si verifica un inceppamento carta.

6. Fori di ventilazione

   Evitano il surriscaldamento.

Vista posteriore sinistra

1. Fori di ventilazione

   Evitano il surriscaldamento.

2. Interruttore riscaldatore anti-umidità

   Impedisce l'assorbimento di umidità da parte dei vassoi. Se l'umidità è elevata e la temperatura è bassa, premere l'interruttore per eliminare l'umidità dai vassoi carta ed evitare il deterioramento della qualità di stampa.
