Az alkatrészek neveinek és funkcióinak ismertetése

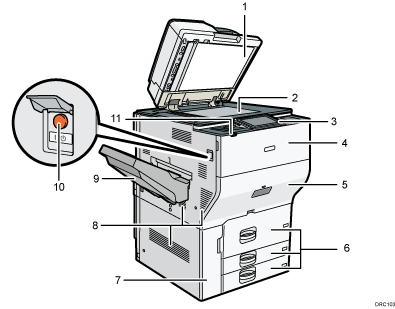

Elölnézet és bal oldali nézet

1. Automatikus eredeti lapadagoló

   Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.

   Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.

   Az ADF egyidejűleg olvassa be az eredeti példányok mindkét oldalát.

2. Expozíciós üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé.

3. Kezelőpanel

   Lásd: A készülék kezelőpaneljének elemei és funkciói - útmutató.

4. Elülső borítás

   Nyissa fel a festékpatronok cseréjéhez.

5. Borítás

   Papírelakadás esetén nyissa le a borítólapot.

6. Papíradagolók(1-3. adagolók)

   Ide helyezze be a papírt. Az 1. adagoló egy tandem tálca, amelyben a bal oldalon lévő papír automatikusan a jobb oldalra továbbítódik, ha ott elfogyott a papír.

7. Alsó elülső fedél

   Nyissa ki a kiürült festéktartály cseréjéhez.

8. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

9. Másolatkiadó tálca

   Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.

10. Hálózati főkapcsoló

    A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha ki van kapcsolva, nyissa le a főkapcsoló fedelét, és kapcsolja be a készüléket.

11. Mozgásérzékelő

    A készülék érzékeli, hogy van-e a közelében valaki, és automatikusan bekapcsolja az energiatakarékossági funkciót.

    Részletekért lásd: "Human Detection Sensor", Getting Started.

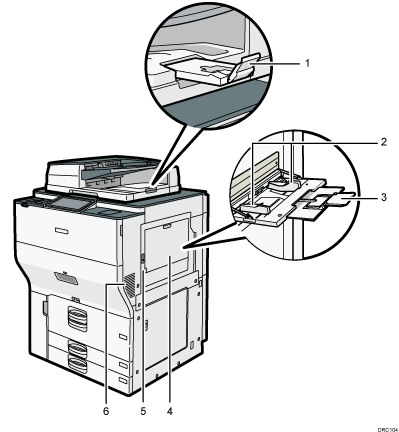

Elölnézet és jobb oldali nézet

1. Az automatikus adagoló hosszabbítója

   Nagy méretű papír rögzítéséhez húzza ki a hosszabbító kart.

2. Papírvezetők

   Amikor papírt helyez a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.

3. Hosszabbító kar

   Húzza ki a hosszabbítót, ha A4-nél nagyobb lapokat tölt be, 8¹/₂ × 11 a kézi adagolóba.

4. Kézi adagoló

   A kézi adagolóval másolhat vagy nyomtathat öntapadós matricára, átlátszó papírra, illetve olyan egyéb papírtípusokra, amelyek nem helyezhetők a lapadagolókba.

5. Jobb felső fedél

   Papírelakadás esetén nyissa ki.

6. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

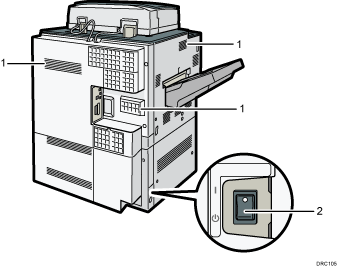

Hátulnézet és bal oldali nézet

1. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

2. Párásodásgátló fűtő kapcsolója

   Megakadályozza, hogy a tálcák felszívják a nedvességet. Ha magas a páratartalom, a hőmérséklet pedig alacsony, kapcsolja be ezt a kapcsolót, hogy a készülék elszívja a nedvességet a papírtálcákról és ezzel megakadályozza a nyomtatási minőség romlását.
