Osien nimet ja toiminnot

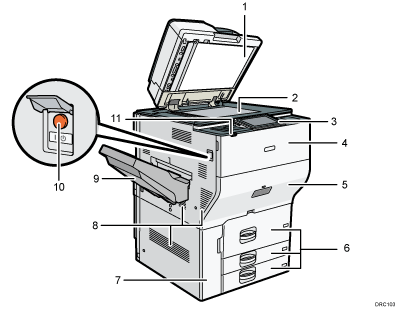

Edestä ja vasemmalta

1. Syöttölaite

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

   Syöttölaite skannaa alkuperäisen kummankin puolen yhtä aikaa.

2. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin.

3. Käyttöpaneeli

   Katso Laitteen käyttöpaneelin nimet ja toiminnot.

4. Etukansi

   Avaa vaihtaaksesi väriainekasetit.

5. Vetokasetti

   Jos paperi tukkii laitteen, vedä vetokasetti ulos.

6. Paperikasetit (kasetit 1-3)

   Laita paperi tänne. Kasetti 1 on kaksoiskasetti, jossa vasemmalla oleva paperi siirtyy automaattisesti oikealle, kun paperi loppuu.

7. Alempi etukansi

   Avaa vaihtaaksesi hukkavärisäiliön.

8. Tuuletusaukot

   Estävät ylikuumenemisen.

9. Kopiotaso

   Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

10. Päävirtakytkin

    Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos kytkin ei ole päällä, avaa päävirtakytkimen kansi ja käännä kytkin päälle.

11. Ihmisen tunnistin

    Laite tunnistaa, onko lähistöllä ihminen, ja käynnistää sitten virransäästötoiminnon automaattisesti.

    Lisätietoja, katso Getting Started.

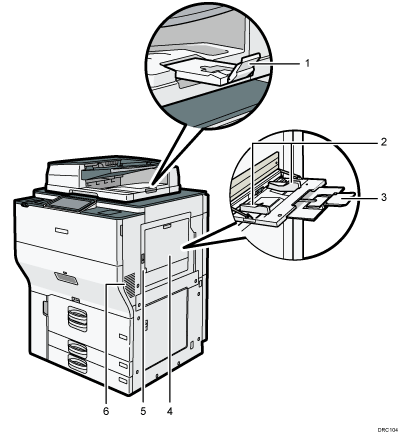

Edestä ja oikealta katsottuna

1. Syöttölaitteen paperituki

   Vedä paperituki ulos ison paperin tukemiseksi.

2. Paperiohjaimet

   Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.

3. Paperituki

   Jos käytät ohisyöttötasolla suurempia paperikokoja kuin A4 (8¹/₂ × 11 ), vedä tämä paperituki ulos.

4. Ohisyöttötaso

   Käytä, kun kopioit tai tulostat tarroille, kuultopaperille tai paperille, jota ei voi laittaa paperikasetteihin.

5. Oikea yläkansi

   Avaa kansi, jos sattuu paperitukos.

6. Tuuletusaukot

   Estävät ylikuumenemisen.

Takaa ja vasemmalta katsottuna

1. Tuuletusaukot

   Estävät ylikuumenemisen.

2. Kosteuden poistajan kytkin

   Estää kasetteja keräämästä kosteutta. Käännä tämä kytkin päälle, jos kosteusprosentti on korkea ja lämpötila matala, kerätäksesi kosteuden kaseteista, että tulostuslaatu ei kärsi.
