Guía de nombres y funciones de componentes

Vista delantera e izquierda

1. ADF

   Baje el ADF sobre los originales situados sobre el cristal de exposición.

   Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.

   El ADF escanea ambas caras de un original de forma simultánea.

2. Cristal de exposición

   Coloque aquí los originales hacia abajo.

3. Panel de mandos

   Consulte Guía de nombres y funciones del panel de mandos de la máquina.

4. Tapa frontal

   Ábrala para cambiar los cartuchos del tóner.

5. Cajón

   Si se produce un atasco de papel, tire del cajón.

6. Bandejas de papel (bandejas 1–3)

   Cargue el papel aquí. La bandeja 1 es una bandeja tándem, que hace que el papel que hay en el lado de la izquierda pasa automáticamente a la derecha cuando se acaba el papel en este lado.

7. Tapa frontal inferior

   Ábrala para cambiar la botella de tóner residual.

8. Respiraderos

   Evitan un sobrecalentamiento.

9. Bandeja de copias

   El papel copiado o impreso y los mensajes de fax se entregan aquí.

10. Interruptor de alimentación principal

    Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, abra la tapa del interruptor principal y enciéndalo.

11. Sensor de detección humana

    La máquina detecta si una persona está cerca o no y activa automáticamente la función de ahorro de energía.

    Para obtener información detallada, consulte Detector de presencia.

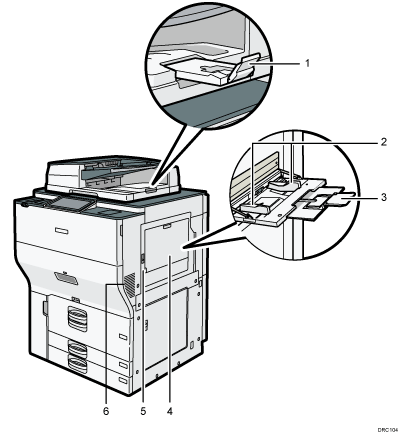

Vista delantera y derecha

1. Extensor del ADF

   Despliegue la extensión para poder utilizar papel de mayor tamaño.

2. Guías de papel

   Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.

3. Extensor

   Saque el extensor cuando cargue hojas de tamaño superior a A4, 8¹/₂ × 11 en la bandeja bypass.

4. Bandeja bypass

   Se utiliza para copiar o imprimir etiquetas adhesivas, papel traslúcido y papel que no se pueda colocar en las bandejas de papel.

5. Tapa superior derecha

   Abra esta tapa cuando se produzca un atasco.

6. Respiraderos

   Evitan un sobrecalentamiento.

Vista posterior e izquierda

1. Respiraderos

   Evitan un sobrecalentamiento.

2. Interruptor del calentador antihumedad

   Evita que las bandejas absorban humedad. Si la humedad es alta y la temperatura es baja, active este interruptor para absorber la humedad de las bandejas y evitar que se deteriore la calidad de la impresión.
