Anleitung zu Bezeichnungen und Funktionen der Komponenten

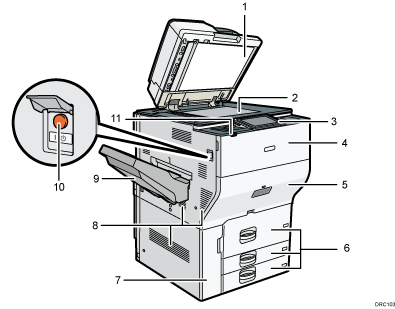

Vorderansicht und linke Seitenansicht

1. ADF

   Senken Sie den ADF über die Vorlagen auf dem Belichtungsglas.

   Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.

   Der ADf scannt gleichzeitig beide Seiten einer Vorlage.

2. Vorlagenglas

   Legen Sie die Vorlagen mit der Bildseite nach unten auf.

3. Bedienfeld

   Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.

4. Vordere Abdeckung

   Diese Abdeckung öffnen, um die Tonerkartuschen auszuwechseln.

5. Magazin

   Ziehen Sie die Schublade bei einem Papierstau auf.

6. Papiermagazine (Magazine 1 - 3)

   Legen Sie hier Papier ein. Magazin 1 ist ein Tandemmagazin, bei dem das Papier automatisch von der linken zur rechten Seite verschoben wird, wenn es dort zur Neige gegangen ist.

7. Vordere untere Abdeckung

   Diese Abdeckung öffnen, um den Resttonerbehälter auszutauschen.

8. Lüftungsschlitze

   Vermeiden Überhitzung.

9. Kopienablage

   Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.

10. Hauptschalter

    Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, die Abdeckung des Hauptschalters öffnen und den Schalter betätigen.

11. Bewegungserkennungssensor

    Das Gerät erkennt, ob sich eine Person in der Nähe befindet, und aktiviert die Energiesparfunktion automatisch.

    Details finden Sie unter Bewegungserkennungssensor.

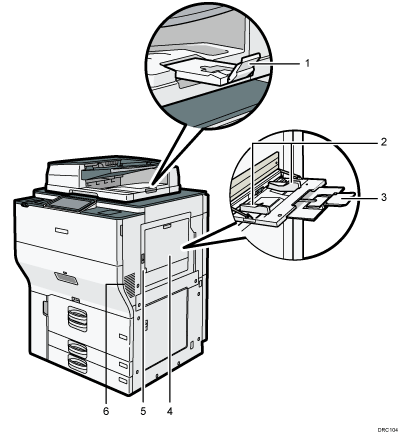

Vorderansicht und rechte Seitenansicht

1. ADF-Verlängerung

   Ziehen Sie diese Verlängerung heraus, um großes Papier zu verwenden.

2. Papierführungen

   Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.

3. Bypass-Verlängerung

   Wenn Sie Papier in den Bypass einlegen, das größer als A4 , 8¹/₂ × 11 ist, ziehen Sie die Bypass-Verlängerung heraus.

4. Bypass

   Verwenden Sie den Bypass zum Kopieren bzw. Drucken auf Klebeetiketten, Transparentpapier sowie auf Kopierpapier, das nicht in die Papiermagazine eingelegt werden kann.

5. Obere rechte Abdeckung

   Diese Abdeckung öffnen, wenn ein Papierstau auftritt.

6. Lüftungsschlitze

   Vermeiden Überhitzung.

Rückansicht und linke Seitenansicht

1. Lüftungsschlitze

   Vermeiden Überhitzung.

2. Schalter Standheizung

   Verhindert, dass Magazine Feuchtigkeit absorbieren. Schalten Sie diese bei hoher Feuchte und niedriger Temperatur ein, damit die Papiermagazine keine Feuchtigkeit absorbieren und sich die Druckqualität nicht verschlechtert.
