Oversigt over maskinens dele

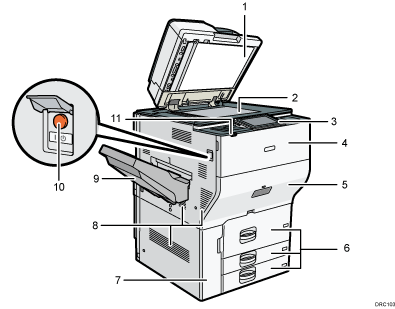

Maskinens forside og venstre side

1. ADF

   Sænk ADF'en ned over originaler, der er placeret på glaspladen.

   Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.

   ADF'en scanner begge sider af en original samtidigt.

2. Glasplade

   Anbring originalerne her med forsiden nedad.

3. Betjeningspanel

   Se Oversigt over navne og funktioner på betjeningspanelet.

4. Frontlåge

   Åbn denne for at skifte tonerpatroner.

5. Skuffe

   Træk skuffen ud, når der opstår papirstop.

6. Kassetter (kassetter 1-3)

   Ilæg papir her. Kassette 1 er en tandemkassette, hvor papir i den venstre side automatisk bevæger sig til højre, når der ikke er mere papir der.

7. Nederste frontlåge

   Åbn denne for at udskifte resttonerbeholderen.

8. Ventilationshuller

   Forhindrer overophedning.

9. Modtagebakke

   Kopierede/udskrevne dokumenter og faxmeddelelser leveres her.

10. Hovedafbryder

    For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du åbne dækslet til hovedafbryderen og tænde for den.

11. Bevægelsessensor

    Maskinen registrerer, om der står en person ved siden af den, og så aktiverer den automatisk energisparefunktionen.

    For yderligere oplysninger, se vejledningen "Getting Started".

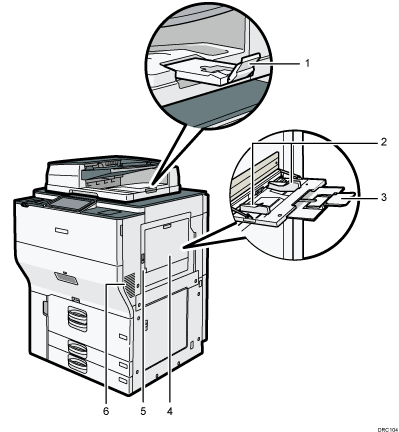

Maskinens forside og højre side

1. Forlænger til ADF

   Træk forlængeren ud for at understøtte store papirformater.

2. Papirstyr

   Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.

3. Forlænger

   Træk forlængeren ud, når der ilægges papir, der er større end A4, 8¹/₂ × 11 i bypassbakken.

4. Bypassbakke

   Bruges ved kopiering eller udskrivning på labelark, gennemsigtigt papir og papir, der ikke kan lægges i kassetterne.

5. Øverste højre låge

   Åbn denne låge ved papirstop.

6. Ventilationshuller

   Forhindrer overophedning.

Maskinens bagside og venstre side

1. Ventilationshuller

   Forhindrer overophedning.

2. Antifugtkontakt

   Forhindrer kassetter i at absorbere fugt. Hvis luftfugtigheden er høj og temperaturen er lav, skal du tænde for denne kontakt for at absorbere fugt fra kassetterne og forhindre forringet udskriftskvalitet.
