Průvodce názvy a funkcemi součástí

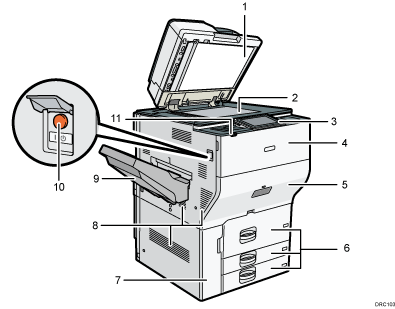

Pohled zepředu a zleva

1. ADF (Podavač originálů)

   Pokud pokládáte originál(y) na expoziční sklo, sklopte podavač dolů.

   Při skenování více originálů najednou je vložte do ADF a ten bude originály podávat jeden po druhém.

   ADF naskenuje obě strany originálu současně.

2. Expoziční sklo

   Originály pokládejte kopírovanou stranou dolů.

3. Ovládací panel

   Viz Průvodce názvy a funkcemi ovládacího panelu zařízení.

4. Přední kryt

   Otevřete jej, jestliže chcete vyměnit tonerovou kazetu.

5. Zásobník

   Pokud dojde k uvíznutí papíru, vytáhněte zásobník.

6. Zásobníky papíru (Zásobníky 1-3)

   Sem vkládejte papír. Zásobník 1 je tandemový zásobník, ve kterém se papír z levé strany automaticky přesouvá doprava v okamžiku, kdy dojde papír.

7. Přední dolní kryt

   Otevřete jej, jestliže chcete vyměnit odpadní nádobu toneru.

8. Průduchy

   Brání přehřátí.

9. Zásobník kopií

   Sem jsou podávány kopie, výtisky a faxové zprávy.

10. Hlavní spínač napájení

    Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je zařízení vypnuto, otevřete krytku hlavního spínače a zapněte ho.

11. Snímač přítomnosti obsluhy

    Zařízení zjistí, zda se vedle ní nachází osoba nebo ne a poté automaticky aktivuje funkci úspory energie.

    Podrobnosti viz příručka Getting Started (Začínáme).

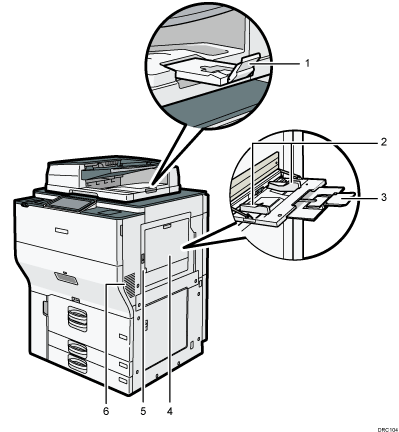

Pohled zepředu a zprava

1. Nástavec ADF

   Vytáhněte tento nástavec pro podporu větších papírů.

2. Vodítka papíru

   Při vkládání papíru do bočního zásobníku zarovnejte vodítka podle papíru.

3. Výsuvný nástavec

   Vkládáte-li do bočního zásobníku listy větší než formát A4, 8¹/₂ × 11, povytáhněte nástavec.

4. Boční zásobník

   Použijte ke kopírování nebo tisku samolepicí štítky, průsvitný papír a papír, který nelze vložit do std. zásobníků papíru.

5. Horní pravý kryt

   Otevřete jej při odstraňování uvízlého papíru.

6. Průduchy

   Brání přehřátí.

Pohled zleva zezadu

1. Průduchy

   Brání přehřátí.

2. Spínač antikondenzačního ohřívače

   Zabraňuje zásobníku absorbovat vlhkost. Je-li vlhkost vysoká a teplota je nízká, zapněte tento přepínač, dojde tak k absorbci vlkosti ze zásobníků papíru a zabráníte tak snížení kvality tisku.
