Guia de nomes e funções de componentes

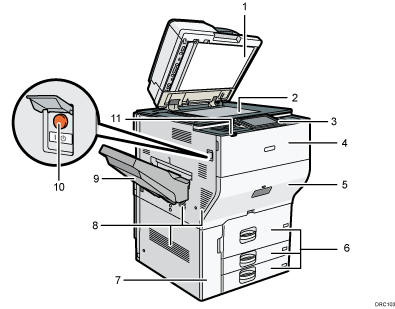

Vista frontal e esquerda

1. ADF

   Coloque o ADF sobre os originais colocados no vidro de exposição.

   Se você colocar uma pilha de originais no ADF, eles serão alimentados automaticamente, um a um.

   O ADF digitaliza ambos os lados de um original simultaneamente.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo.

3. Painel de controle

   Consulte Guia de nomes e funções do painel de controle do equipamento.

4. Tampa frontal

   Abra esta tampa para substituir os cartuchos de toner.

5. Gaveta

   Puxe a gaveta quando ocorrer um atolamento de papel.

6. Bandejas de papel (Bandejas 1-3)

   Coloque papel aqui. A bandeja 1 é uma bandeja em tandem, na qual o papel do lado esquerdo é automaticamente transferido para o lado direito quando esse lado estiver sem papel.

7. Tampa frontal inferior

   Abra esta tampa para substituir a embalagem de desperdícios de toner.

8. Aberturas

   Previnem o superaquecimento.

9. Bandeja de cópia

   O papel copiado/impresso e os faxes recebidos saem neste local.

10. Interruptor de alimentação principal

    Para operar a máquina, o interruptor de energia principal deve estar ligado. Se estiver desligado, abra a tampa e ligue o interruptor.

11. Sensor de presença

    O equipamento detecta se existem ou não pessoas próximas e habilita automaticamente a função de economia de energia.

    Para obter mais informações, consulte Getting Started.

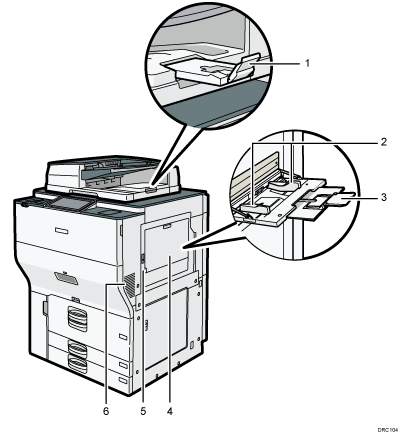

Vista frontal e direita

1. Extensor do ADF

   Puxe o extensor quando usar papel grande.

2. Guias de papel

   Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.

3. Extensor

   Puxe esse extensor para fora ao carregar folhas maiores que A4, 8¹/₂ × 11 na bandeja de alimentação manual.

4. Bandeja de alimentação manual

   Use para copiar ou imprimir em etiquetas adesivas, papel translúcido e papel que não pode ser colocado em bandejas de papel.

5. Tampa superior direita

   Abra esta tampa quando ocorrer atolamento de papel.

6. Aberturas

   Previnem o superaquecimento.

Vista traseira e esquerda

1. Aberturas

   Previnem o superaquecimento.

2. Interruptor do aquecedor antiumidade

   Evita que as bandejas absorvam umidade. Se a umidade for elevada e a temperatura baixa, ligue este interruptor para que a umidade seja absorvida das bandejas de papel e para evitar a deterioração da qualidade de impressão.
