Utsidan: bakifrån

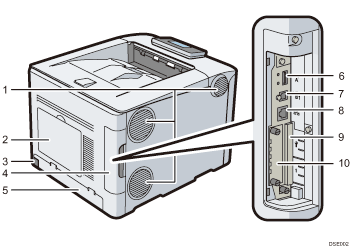

Bild av skrivarens baksida med numrerade detaljer

  1. Ventilationsöppningar

    Förhindrar överhettning.

  2. Hårddisklucka

    Plocka bort den här luckan för att installera tillvalshårddisken.

  3. Strömanslutning

    Anslut strömkabeln till skrivaren. Sätt i den andra änden i ett eluttag.

  4. Kabellucka

    Ta bort denna lucka för att installera tillvalen gränssnittsenheter och SD-kortet och för att ansluta olika kablar.

  5. Bakre lucka

    Lyft detta lock och fäst papperskassettens lock när du fyller på papper som är större än A4- eller Letter-format.

  6. USB-port A

    Anslut externa enheter som till exempel en digitalkamera, en kortautentiseringsenhet, etc.

  7. USB-port B

    Använd en USB-kabel för att ansluta skrivaren till en dator.

  8. Ethernet-port

    Använd en nätverksgränssnittskabel för att ansluta skrivaren till ett nätverk.

  9. Platser för utbyggnadskort

    Ta bort luckan och sätt i SD-korten.

  10. Plats för gräsnsnittskort (tillval)

    Här kan gränssnittskort installeras.

    Sätt i ett trådlöst LAN-gränssnittskort (tillval), ett IEEE 1284-gränssnittskort eller en USB-enhetsserver.
