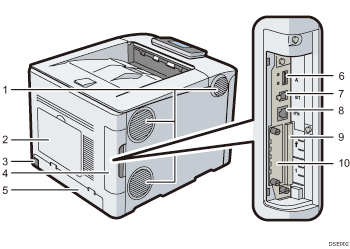

Otwory wentylacyjne
Zapobiegają przegrzaniu.
Pokrywa dysku twardego
Zdejmij tę pokrywę, by zainstalować opcjonalny dysk twardy.
Złącze zasilania
Podłącz przewód zasilający do drukarki. Włóż drugi koniec do gniazdka elektrycznego.
Pokrywa kabla
Zdejmij tą pokrywę w celu instalacji opcjonalnego modułu interfejsu i karty SD oraz w celu podłączenia różnych kabli.
Tylna pokrywa
Unieś tę pokrywę i zamocuj pokrywę kasety na papier przy ładowaniu papieru większego niż A4 lub letter.
Port USB typu A
Służy do podłączania urządzeń zewnętrznych, takich jak aparat cyfrowy, terminal autoryzujący do kart, itp.
Port USB typu B
W celu połączenia drukarki z komputerem należy użyć kabla USB.
Port Ethernet
Aby podłączyć drukarkę do sieci, użyj kabla interfejsu sieciowego.
Gniazda na karty rozszerzeń
Usuń pokrywę i zainstaluj karty SD.
Gniazdo na opcjonalną kartę interfejsu
Może tu zostać włożona opcjonalna karta interfejsu.
Włóż dodatkową kartę interfejsu bezprzewodowej sieci LAN, kartę interfejsu IEEE 1284 lub serwera urządzeń USB.
