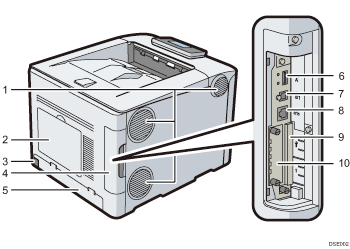

Tuuletusaukot
Estävät ylikuumenemisen.
Kiintolevyn kansi
Poista kansi, jotta voit asentaa kiintolevylisävarusteen.
Virtaliitin
Yhdistä virtajohto tulostimeen. Kytke toinen pää pistorasiaan.
Liitäntäkansi
Avaa tämä kansi, kun haluat asentaa lisävarusteina saatavia liitäntäyksiköitä ja SD-kortin sekä kytkeä kaapeleita.
Takakansi
Nosta kantta ja asenna paperikasetin kansi lisätessäsi suurempaa kuin A4- tai Letter-kokoista paperia.
USB-portti A
Liitä ulkoiset laitteet, kuten digikamera, korttitodennuslaite jne.
USB-portti B
Kytke tulostin tietokoneeseen USB-kaapelilla.
Ethernet-liitäntä
Verkkokaapeli kytketään tähän.
Lisäkorttien asennuspaikat
Poista kansi, kun asennat SD-kortit.
Liitäntäkorttipaikka (lisävaruste)
Lisävarusteina saatavana olevat liitäntäkortit voidaan asentaa näihin kohtiin.
Asenna lisävarusteena saatava WLAN-kortti, IEEE 1284 -kortti tai USB-laitepalvelin.
