Installare il disco fisso
Precedente
Non toccare l'interno del vano della scheda controller. In caso contrario, si potrebbero causare malfunzionamenti o riportare ustioni.
Prima di cominciare l'installazione, toccare un oggetto metallico per scaricare l'elettricità statica. L'elettricità statica può danneggiare il disco fisso.
Non sottoporre il disco fisso a urti violenti.
Prima di utilizzare il nuovo disco fisso è necessario configurare le impostazioni del driver della stampante.
Non rimuovere le viti sul disco fisso opzionale.

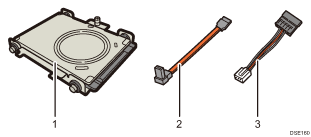

Verificare il contenuto della confezione.
Disco fisso
Cavo piatto
Cavo di alimentazione
Rimuovere il coperchio del disco fisso.
Allentare la vite usando una moneta, quindi far scorrere lo sportello interno verso l'alto per rimuoverlo.
Installare il disco fisso nella posizione indicata nella figura.
Disco fisso
Ingresso del cavo
Collegare il cavo piatto e il cavo di alimentazione al disco fisso.
Inserire prima le due sporgenze inferiori del disco fisso e poi le due sporgenze superiori nelle tacche della stampante.
Fissare il disco fisso alla stampante usando la vite.
Collegare il cavo piatto e il cavo di alimentazione alla scheda della stampante.
Quando si collega il cavo piatto alla scheda della stampante, fare attenzione a non esercitare eccessiva pressione sul connettore del cavo piatto.
Inserire le quattro sporgenze dello sportello interno nelle tacche della stampante.
Stringere la vite.
Fissare il coperchio del disco fisso.
Inserire il cavo di alimentazione, quindi accendere la stampante.
Stampare la pagina di configurazione per verificare l'installazione.
Controllare che il disco fisso sia stato correttamente installato stampando la pagina di configurazione. Se è installato correttamente, apparirà "Disco fisso" per "Connessione dispositivo" sulla pagina di configurazione. Per dettagli relativi alla stampa della pagina di configurazione, vedere Stampa di prova.
Se il disco fisso non è stata installato correttamente, ripetere la procedura dall'inizio. Se, dopo aver tentato una seconda volta l'installazione, non è possibile installare correttamente l'unità, contattare l'assistenza o l'agente di vendita.
Per usare il disco fisso installato, configurare le opzioni della stampante in "Accessori" nel driver della stampante. Per informazioni sull'apertura di "Accessori", vedere la Guida all'installazione del driver.
