Esterno: vista posteriore

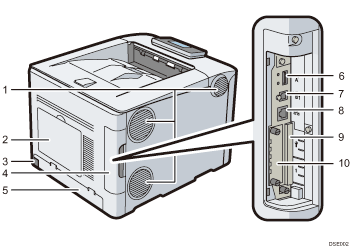

Illustrazione numerata del lato posteriore della stampante

  1. Fori di ventilazione

    Evitano il surriscaldamento.

  2. Coperchio disco fisso

    Rimuovere il coperchio per installare l'hard disk opzionale.

  3. Connettore di alimentazione

    Collegare il cavo di alimentazione alla stampante. Inserire l'altra estremità del cavo in una presa elettrica.

  4. Sportello cavo

    Rimuovere questa copertura per installare le unità di interfaccia opzionali e la scheda SD o per collegare alcuni cavi.

  5. Sportello posteriore

    Sollevare questo sportello e installare lo sportello del vassoio carta quando si carica carta di formato superiore ad A4 o Letter.

  6. Porta USB A

    Consente di collegare dispositivi esterni, quali una fotocamera digitale, un dispositivo di autenticazione tramite scheda, ecc.

  7. Porta USB B

    Utilizzare un cavo USB per connettere la stampante ad un computer.

  8. Porta Ethernet

    Utilizzare un cavo di interfaccia di rete per collegare la stampante a una rete.

  9. Slot schede di espansione

    Togliere il coperchio per installare le schede SD.

  10. Slot scheda di interfaccia opzionale

    È possibile inserire delle schede di interfaccia opzionali.

    Inserire una scheda di interfaccia wireless LAN, una scheda di interfaccia IEEE 1284 o un'unità server dispositivo USB.
