Nicht in das Fach des Controller-Boards hineingreifen. Dies kann zu einer Fehlfunktion oder Verbrennung führen.
Bevor Sie mit der Installation beginnen, fassen Sie bitte einen Metallgegenstand an, um statische Elektrizität zu entladen. Statische Elektrizität kann die Festplatte beschädigen.
Die Festplatte keinen Stößen oder Erschütterungen aussetzen.
Bevor Sie die neue Festplatte verwenden können, müssen Sie die Einstellungen im Druckertreiber konfigurieren.
Entfernen Sie die Schrauben der optionalen Festplatte nicht.

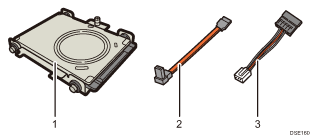

Den Kartoninhalt überprüfen.
Festplatte
Flachbandkabel
Netzkabel
Entfernen Sie die HDD-Abdeckung.
Lösen Sie die Schraube mithilfe einer Münze und schieben Sie dann die innere Abdeckung nach oben, um sie zu entfernen.
Installieren Sie die Festplatte in der abgebildeten Position.
Festplatte
Kabeldurchführung
Schließen Sie Flachband- und Netzkabel an der Festplatte an.
Setzen Sie erst die beiden unteren Stifte der Festplatte und dann die beiden oberen Stifte in die Kerben am Drucker ein.
Befestigen Sie die Festplatte mit der Schraube am Drucker.
Schließen Sie Flachband- und Netzkabel am Drucker an.
Wenn Sie das Flachkabel mit der Platine des Druckers verbinden, achten Sie darauf, nicht zu viel Kraft auf den Buchsenstecker des Flachkabels auszuüben.
Setzen Sie die vier Stifte der inneren Abdeckung in die Kerben am Drucker ein.
Ziehen Sie die Schraube an.
Bringen Sie die HDD-Abdeckung an.
Netzkabel des Druckers wieder an die Steckdose anschließen und den Drucker einschalten.
Drucken Sie zur Überprüfung der Installation die Konfigurationsseite aus.
Drucken Sie die Konfigurationsseite aus, um zu überprüfen, ob die Festplatte korrekt installiert wurde. Wenn es korrekt installiert wurde, wird auf der Konfigurationsseite "Festplatte" für "Geräteverbindung" angezeigt. Einzelheiten zum Drucken der Konfigurationsseite siehe Testdruck.
Falls die Festplatte nicht korrekt installiert wurde, wiederholen Sie den Vorgang von Anfang an. Falls sie selbst nach einem erneuten Versuch nicht korrekt installiert werden kann, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Um die installierte Festplatte verwenden zu können, müssen Sie die Druckeroptionen unter "Zubehör" im Druckertreiber konfigurieren. Informationen über das Öffnen von "Zubehör" finden Sie in der Treiber-Installationsanleitung.
