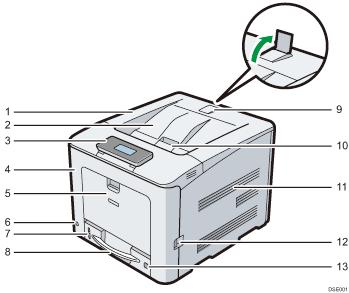

Äußere Bauteile: Vorderansicht

Obere Abdeckung

Öffnen Sie die Abdeckung, um den Toner oder die Schwarztrommeleinheit/Farbtrommeleinheiten auszutauschen.

Standardablage

Hier werden die fertigen Ausdrucke mit der bedruckten Seite nach unten gestapelt.

Bedienfeld

Sie können das Display mit Ihren Händen einstellen. Passen Sie die Neigung des Displays an, um die Anzeige gut erkennen zu können.

Einzelheiten siehe Anleitung zu den Namen und Funktionen des Bedienfeldes.

Vordere Abdeckung

Diese Abdeckung öffnen, wenn Sie den Resttonerbehälter usw. austauschen oder gestautes Papier entfernen.

Am rechten Hebel ziehen, um die vordere Abdeckung zu öffnen.

Bypass

Bis zu 100 Blatt Normalpapier können hier eingelegt werden.

Einzelheiten zu den verwendbaren Papierformaten und -typen siehe Papierformat-Spezifikationen und Papiertyp-Spezifikationen.

Hauptschalter

Mit diesem Schalter schalten Sie den Drucker ein und aus.

Fahren Sie den Drucker herunter, bevor Sie ihn ausschalten. Einzelheiten zum Herunterfahren des Druckers siehe Ausschalten.

Restpapieranzeige

Zeigt die ungefähre Papiermenge an, die noch in der Ablage vorhanden ist.

Standard-Papiereinzug (Magazin 1)

Bis zu 500 Blatt Normalpapier können hier eingelegt werden.

Einzelheiten zu den verwendbaren Papierformaten und -typen siehe Papierformat-Spezifikationen und Papiertyp-Spezifikationen.

Endanschlag

Heben Sie den hinteren Anschlag an, um zu verhindern, dass A4- oder Briefformat-Ausdrucke hinter den Drucker fallen.

Stellen Sie nach der Verwendung des Anschlages sicher, dass er wieder in seine Originalposition gebracht wird. Wenn er von etwas getroffen wird oder bei übermäßiger Krafteinwirkung kann der Anschlag beschädigt werden.

Öffnungshebel für die obere Abdeckung

Diesen Hebel nach oben ziehen, um die obere Abdeckung zu öffnen.

Lüftungsöffnungen

Vermeiden Überhitzung.

Öffnungshebel für die vordere Abdeckung

An diesem Hebel ziehen, um die vordere Abdeckung zu öffnen.

Papierformat-Wahlscheibe

Mit diesem Wählrad können Sie das Papierformat auswählen. Zur Verwendung eines Papierformats, das nicht auf der Papierformat-Wahlscheibe angezeigt wird, stellen Sie das Wählrad auf „“. In diesem Fall stellen Sie das Papierformat über das Bedienfeld ein.
