部件指南

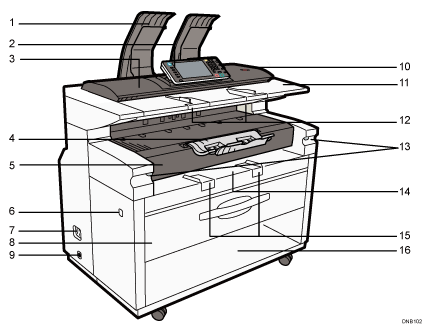

前视图和左视图

1. 原稿叠纸器

   原稿堆在这里。

2. 控制面板

   请参见机器控制面板的名称和功能指南。

3. 扫描仪盖

   可以保护原稿进纸装置和扫描玻璃。

4. 前输出辅助纸盘

   可以用于接收输出的复印件。

5. 前盖

   打开以更换碳粉瓶。

6. 主电源开关

   若要操作机器，必须打开主电源开关。如果此开关被关闭，请将它打开。

   请参见打开/关闭电源。

7. 接地漏电断路器

   为防止触电危险，本机配有接地漏电断路器。接地漏电断路器正常处于“开”位置。

   如果未接通电源，请检查接地漏电断路器是否处于“关”位置。如果是，请勿将其切换到“开”位置。

   请立即与销售或服务代表联系。

8. 上部纸盘

   保存纸卷1（前方）和纸卷2（内部）。

9. 防冷凝加热器开关

   如果由于温度变化在机器内部形成冷凝水，机器可能不能正确打印。为了尽可能减少这种问题，请使用防冷凝加热器。

10. [扫描仪停止]键

    如果原稿进纸方向不正，请使用该键，或在原稿进纸时取消扫描。也可以用于释放纸张边缘固定功能。

11. 原稿台

    将原稿扫描面朝上放置在此处。

12. 原稿导板

    设置到原稿的宽度。

13. 成像单元释放杆

    清除内部卡纸或清洁机器时，使用该杆以打开成像单元。

    成像单元打开不得超过5分钟。否则，复印质量可能会降低。

    按住成像单元时，请拉动释放杆以打开成像单元。

14. 手送台

    用于手动送纸。将打印面朝上装入纸张。

15. 纸张手送台的纸张导板

    设为手送复印的纸张宽度。

16. 耗材盒

    可以将耗材放置在这里。

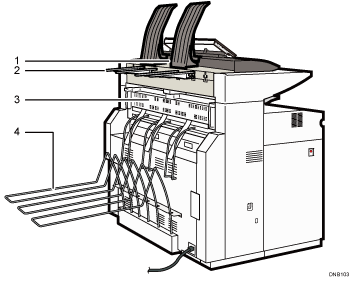

后视图和左视图

1. 原稿出口

   原稿输出到这里。

2. 原稿输出导轨

   堆放传送到尾部输出的原稿。

3. 定影单元盖

   保护定影单元。

4. 背面输出口

   堆叠输出到背面输出口的复印件。
