Bileşenler Rehberi

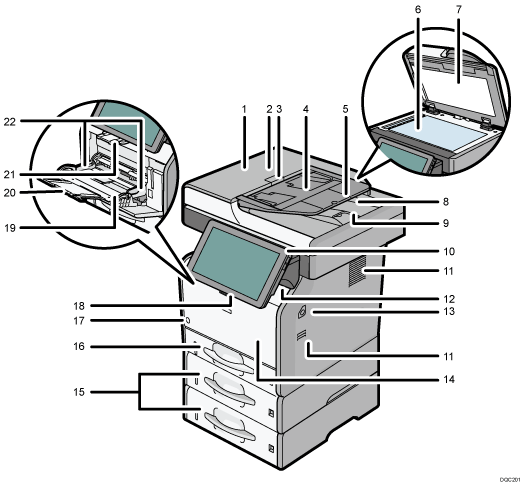

Dış: Önden görünüm

1. ADF

   ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.

   ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.

2. ADF kapağı

   ADF'de sıkışmış olan orijinalleri çıkarmak için bu kapağı açın.

3. ADF kapağı açma kolu

   ADF kapağını açmak için bu kolu çekin.

4. ADF için giriş kaseti

   Orijinalleri buraya istifleyin.

5. ADF kaseti için destek

   ADF giriş kasetine A4'ten büyük kağıt yerleştirirken bu desteği uzatın.

6. Şaryo camı

   Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.

7. Şaryo camı için kapak

   Orijinalleri şaryo camı üzerine yerleştirmek için bu kapağı açın.

8. ADF için çıkış tepsisi

   ADF ile taranan orijinaller buraya çıkarılır.

9. ADF için durdurma parmaklığı

   Orijinallerin düşmesini önlemek için bu parmaklığı çekin.

10. Kontrol paneli

    Bkz. Makinenin Kontrol Panelinin Adları ve İşlevleri Rehberi.

11. Havalandırma delikleri

    Aşırı ısınmayı önleyin.

12. Standart tepsi

    Kopyalanan/yazdırılan kağıt ve faks mesajları buraya iletilir.

13. Ön kapak açma düğmesi

    Ön kapağı açmak için bu düğmeye basın.

14. Ön kapak

    Makinenin içine erişmek ve sıkışmış kağıdı çıkarmak için açın.

    Toner kartuşunu değiştirmek için burayı açın.

15. Alt kağıt kasetleri (isteğe bağlı)

    Kağıdı buraya yükleyin.

    Ayrıntılar için, bkz. Makine Seçeneklerinin İşlev Rehberi.

16. Kaset 1

    Kağıdı buraya yükleyin.

17. Ana güç düğmesi

    Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa, düğmeyi açın.

18. Bypass tepsisi açma kolu

    Bypass tepsisini açmak için bu kolu çekin.

19. Bypass tepsisi

    Kalın kağıt, OHP asetatları ve zarfları kopyalamak veya üzerine yazdırmak için kullanın.

20. Bypass tepsisi için destek

    Bypass tepsisine A4, 8¹/₂ × 11 veya daha büyük kağıt yüklerken, bu kağıt desteğini dışarı çekin.

21. Durdurma parmaklıkları

    Kağıdın düşmesini önlemek için bu parmaklığı çekin.

22. Kağıt kılavuzları

    Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.

Dış: Arkadan görünüm

1. Ahize yarığı (çoğunlukla Kuzey Amerika)

   Ahize yuvasını yarığa tutturun.

2. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

3. Güç konektörü

   Güç kablosunu makineye takın. Diğer ucu elektrik prizine takın.

4. Arka kapak açma kolu

   Arka kapağı açmak için bu kolu çekin.

5. Arka kapak

   Makinenin içine erişmek ve sıkışmış kağıdı çıkarmak için açın.

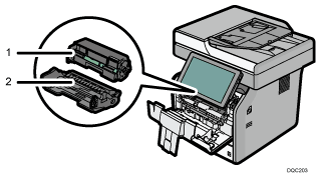

İç bölüm: Önden görünüm

1. Toner kartuşu

   Toner kartuşunu çekin ve sıkışmış kağıdı çıkarın.

   Toner kartuşunun değiştirilmesi, ya da yeni bir kartuşun hazırlanması gerektiği zaman ekranda mesajlar belirecektir.

   Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda beliren mesajlar hakkında ayrıntılı bilgi için, bkz. Maintenance and Specifications.



   • Sıkışan kağıdı çıkarırken toner kartuşunu drum ünitesi ile birlikte çekin. Sadece toner kartuşunu çıkarmak için, toner kartuşunun sağ tarafındaki kolu indirin, sonra da toner kartuşunu dışarı çekin.

2. Drum ünitesi

   Drum ünitesinin değiştirilmesi veya yeni bir drum ünitesinin hazırlanması gerektiği zaman ekranda mesajlar belirecektir.

   Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda beliren mesajlar hakkında ayrıntılı bilgi için, bkz. Maintenance and Specifications.

İç bölüm: Arkadan görünüm

1. Fırınlama ünitesi

   Fırınlama ünitesini çekip sıkışan kağıdı çıkarın.

   Fırınlama ünitesinin değiştirilmesi veya yeni bir fırınlama ünitesinin hazırlanması gerektiği zaman ekranda mesajlar belirecektir.

   Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda beliren mesajlar hakkında ayrıntılı bilgi için, bkz. Maintenance and Specifications.
