Maskinens delar

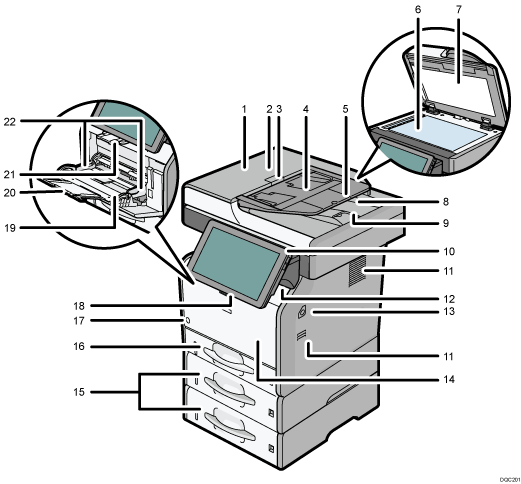

Utsidan: Framifrån

1. ADF

   Fäll ner dokumentmataren över original som ligger på originalglaset.

   Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget.

2. Dokumentmatarens lucka

   Öppna den här luckan för att avlägsna original som fastnat i dokumentmataren.

3. Spak för att öppna dokumentmatarens lucka

   Dra i denna spak för att öppna dokumentmatarens lucka.

4. Dokumentmatarens inmatningsfack

   Placera originalbuntar här.

5. Förlängare till ADF-kassetten

   Dra ut denna när du placerar papper som är längre än A4 i dokumentmatarens inmatningsfack

6. Originalglas

   Placera originalen med texten nedåt.

7. Lock till originalglaset

   Öppna locket för att placera original på originalglaset.

8. Dokumentmatarens utmatningsfack

   Original som har skannats med dokumentmataren matas ut här.

9. Dokumentmatarens ändguide

   Dra ut denna ändguide för att förhindra att original ramlar ut.

10. Kontrollpanel

    Se Guide till namn och funktioner på maskinens kontrollpanel.

11. Ventilationsöppningar

    Förhindrar överhettning.

12. Utmatningsfack (standard)

    Kopior, utskrifter och faxmeddelanden levereras här.

13. Frontluckans öppningsknapp

    Tryck på den här knappen för att öppna frontluckan.

14. Frontlucka

    Öppna för att komma åt insidan av maskinen och ta bort papper som fastnat.

    Öppna här för att byta tonerpatron.

15. Nedre papperskassetter (tillval)

    Fyll på papper här.

    För mer information, se Guide till maskintillvalens funktioner.

16. Kassett 1

    Fyll på papper här.

17. Huvudströmbrytare

    Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd slår du på den.

18. Spak för att öppna sidoinmatningsfacket

    Tryck här för att öppna sidoinmatningsfacket.

19. Sidoinmatningsfack

    Används för att kopiera eller skriva ut på tjockt papper, OH-film och kuvert.

20. Förlängare till sidoinmatningsfacket

    Dra ut förlängningen när du fyller på A4, 8¹/₂ × 11 eller papper av större format i sidoinmatningsfacket.

21. Pappersstopp

    Dra upp detta stopp så att pappret inte ramlar ut.

22. Pappersguider

    När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.

Utsidan: bakifrån

1. Skåra för handenhets fäste (främst Nordamerika)

   Sätt handenhetens fäste i skåran.

2. Ventilationsöppningar

   Förhindrar överhettning.

3. Strömkontakt

   Anslut strömkabeln till maskinen. Sätt i den andra änden i ett eluttag.

4. Spak för att öppna bakre luckan

   Dra i denna spak för att öppna den bakre luckan.

5. Bakre lucka

   Öppna för att komma åt insidan av maskinen och ta bort papper som fastnat.

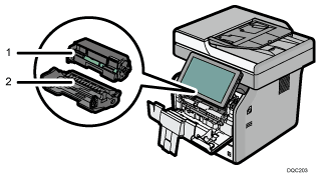

Insidan: Framifrån

1. Tonerpatron

   Dra ut tonerpatronen och ta bort papper som har fastnat.

   Meddelanden visas på skärmen när tonerpatronen måste bytas, eller när en ny behöver förberedas.

   För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Underhåll och specifikationer.



   • När du tar bort papper som har fastnat drar du ut tonerpatronen tillsammans med trumenheten. Om du bara vill dra ut tonerpatronen drar du ner spaken på höger sida om tonerpatronen och drar sedan ut patronen.

2. Trumenhet

   Meddelanden visas på skärmen när trumenheten måste bytas, eller när en ny trumenhet behöver förberedas.

   För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Underhåll och specifikationer.

Insida: bakifrån

1. Fixeringsenhet

   Dra ut fixeringsenheten och ta bort papper som har fastnat.

   Meddelanden visas på skärmen när fixeringsenheten måste bytas, eller när en ny fixeringsenhet behöver förberedas.

   För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Underhåll och specifikationer.
