Guia de Componentes

CUIDADO


  • Não obstrua as ventilações do equipamento. Se o fizer, pode provocar um incêndio resultante do sobreaquecimento dos componentes internos.

Exterior: Vista frontal

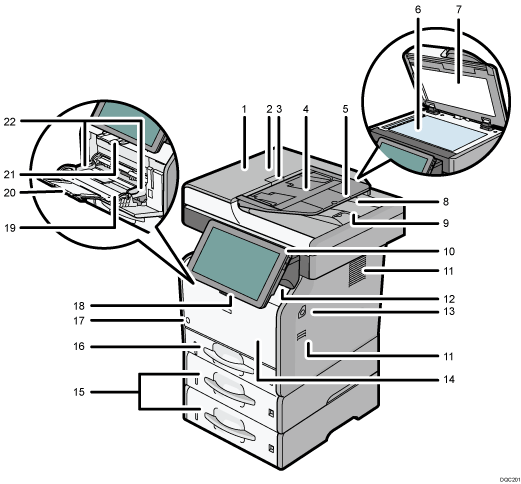

Ilustração com numeração da unidade principal

  1. ADF

    Baixe o ADF sobre os originais colocados no vidro de exposição.

    Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.

  2. Tampa do ADF

    Abra esta tampa para retirar originais encravados no ADF.

  3. Patilha de abertura da tampa do ADF

    Puxe esta patilha para abrir a tampa do ADF.

  4. Bandeja de entrada para o ADF

    Coloque os conjuntos de originais aqui.

  5. Extensor para a bandeja do ADF

    Abra-o quando colocar papel mais comprido do que A4 na bandeja de entrada do ADF.

  6. Vidro de exposição

    Coloque aqui os originais com a face virada para baixo.

  7. Tampa do vidro de exposição

    Abra esta tampa para colocar originais no vidro de exposição.

  8. Bandeja de saída para o ADF

    Os originais digitalizados com o ADF são ejetados aqui.

  9. Guia-travão para o ADF

    Puxe esta guia para evitar que os documentos originais caiam.

  10. Painel de controlo

    Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.

  11. Orifícios de ventilação

    Previnem o sobreaquecimento.

  12. Bandeja standard

    O papel copiado/impresso e os faxes recebidos são ejetados para aqui.

  13. Botão de abertura da tampa frontal

    Carregue neste botão para abrir a tampa dianteira.

  14. Tampa frontal

    Abra para aceder ao interior do equipamento e retirar o papel encravado.

    Abra aqui para substituir os cartuchos de toner.

  15. Bandejas de papel inferiores (opcional)

    Coloque papel aqui.

    Para mais informações, consulte Guia das Funções das Opções do Equipamento.

  16. Bandeja 1

    Coloque papel aqui.

  17. Interruptor de alimentação principal

    O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se o interruptor estiver desligado, ligue-o.

  18. Patilha de abertura da bandeja de alimentação manual

    Empurre esta patilha para abrir a bandeja de alimentação manual.

  19. Bandeja de alimentação manual

    Utilize para copiar ou imprimir em papel grosso, acetatos e envelopes.

  20. Extensor para a bandeja de alimentação manual

    Puxe este extensor para fora quando pretender colocar papel A4Vertical, 81/2 × 11Vertical ou de formato superior na bandeja de alimentação manual.

  21. Guias-travão

    Puxe esta guia para evitar que o papel caia.

  22. Guias de papel

    Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.

Exterior: Vista traseira

Ilustração com numeração da unidade principal

  1. Entrada dos auscultadores Ícone da Região B(principalmente América do Norte)

    Ligue o suporte dos auscultadores à entrada.

  2. Orifícios de ventilação

    Previnem o sobreaquecimento.

  3. Tomada de alimentação

    Ligue o cabo de alimentação ao equipamento. Insira a outra extremidade numa tomada elétrica.

  4. Patilha de abertura da tampa traseira

    Puxe esta patilha para abrir a tampa traseira.

  5. Tampa traseira

    Abra para aceder ao interior do equipamento e retirar o papel encravado.

Interior: Vista frontal

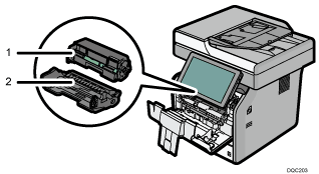

Ilustração da unidade com numeração do interior

  1. Cartucho de toner

    Puxe o cartucho de toner para fora e retire o papel encravado.

    O ecrã apresenta mensagens quando é necessário substituir o cartucho de toner usado ou quando é necessário preparar um novo.

    Para mais informações sobre as mensagens que são apresentadas no ecrã quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.

    Nota

    • Quando retirar o papel encravado, puxe o cartucho de toner com a unidade do tambor. Se pretender retirar apenas o cartucho de toner, puxe a alavanca para baixo no lado direito do cartucho de toner e, em seguida, puxe o cartucho de toner para fora.

  2. Unidade de tambor

    O ecrã apresenta mensagens quando é necessário substituir a unidade de tambor usado ou quando é necessário preparar uma nova.

    Para mais informações sobre as mensagens que são apresentadas no ecrã quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.

Interior: Vista traseira

Ilustração da unidade com numeração do interior

  1. Unidade de fusão

    Puxe a unidade de fusão para fora e retire o papel encravado.

    O ecrã apresenta mensagens quando é necessário substituir a unidade de fusão usada ou quando é necessário preparar uma nova.

    Para mais informações sobre as mensagens que são apresentadas no ecrã quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.
