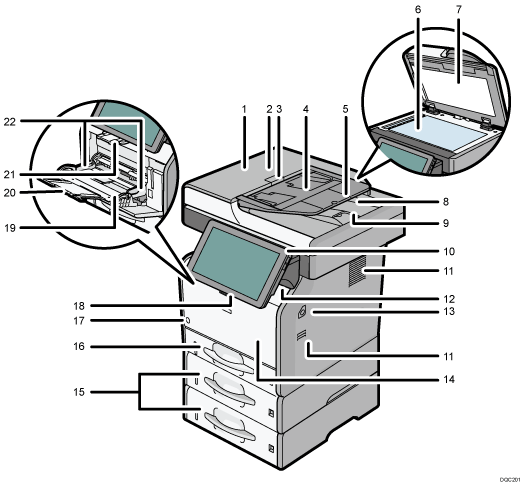

Urządzenie od zewnątrz: widok z przodu
ADF
Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.
Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.
Pokrywa automatycznego podajnika dokumentów
Pokrywę tę należy otworzyć, aby wyciągnąć zablokowane oryginały w podajniku ADF.
Dźwignia otwierania pokrywy automatycznego podajnika dokumentów
Pociągnij tę dźwignię, aby otworzyć pokrywę wewnętrzną automatycznego podajnika dokumentów.
Kaseta na papier automatycznego podajnika dokumentów
Należy w niej umieścić stosy oryginałów.
Przedłużenie tacy automatycznego podajnika dokumentów
Z przedłużenia tego należy korzystać przy umieszczaniu papieru dłuższego niż format A4 w kasecie na papier automatycznego podajnika dokumentów.
Szyba ekspozycyjna
Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.
Pokrywa szyby ekspozycyjnej
Pokrywę należy otworzyć, aby umieścić oryginały na szybie ekspozycyjnej.
Taca wyjściowa automatycznego podajnika dokumentów
Na tacę tę dostarczane są oryginały zeskanowane w podajniku ADF.
Ogranicznik automatycznego podajnika dokumentów
Ogranicznik ten należy wysunąć, aby zapobiec wypadnięciu oryginałów.
Panel operacyjny
Patrz Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia.
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Taca standardowa
Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.
Przycisk otwierający pokrywę przednią
Naciśnij przycisk, aby otworzyć pokrywę przednią.
Pokrywa przednia
Otwórz, aby uzyskać dostęp do wnętrza maszyny i wyjąć zacięty papier.
Należy otworzyć we wskazanym miejscu, aby wymienić pojemnik z tonerem.
Dolne kasety na papier (opcja)
Tutaj załaduj papier.
Aby uzyskać szczegółowe informacje, patrz Przewodnik po funkcjach opcji urządzenia.
Kaseta 1
Tutaj załaduj papier.
Główny przełącznik zasilania
Działanie urządzenia jest możliwe po włączeniu głównego zasilania. Jeżeli jest wyłączony, włącz włącznik.
Dźwignia otwierania tacy ręcznej
Pociągnij tę dźwignię, aby otworzyć tacę ręczną.
Taca ręczna
Kopiowanie lub drukowanie na grubym papierze, folii przezroczystej lub kopertach.
Przedłużenie tacy ręcznej
Ładowanie papieru o rozmiarze A4
, 81/2 × 11 lub większym rozmiarze do tacy ręcznej wymaga wysunięcia przedłużenia.Ograniczniki
Ogranicznik ten należy wysunąć, aby zapobiec wypadnięciu papieru.
Prowadnice do papieru
Po załadowaniu papieru do tacy ręcznej należy wyrównać położenie prowadnic do papieru.
Zewnętrze urządzenia: widok od tyłu
Szczelina na słuchawkę
(głównie dla Ameryki Północnej)Umieść wspornik słuchawki w szczelinie.
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Kabel zasilający
Podłącz przewód zasilający do urządzenia. Włóż drugi koniec do gniazdka elektrycznego.
Dźwignia otwierania pokrywy tylnej
Pociągnij tę dźwignię, aby otworzyć pokrywę tylną.
Pokrywa tylna
Otwórz, aby uzyskać dostęp do wnętrza maszyny i wyjąć zacięty papier.

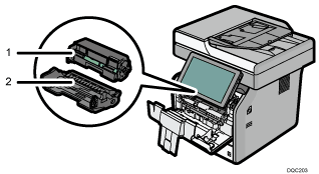

Wnętrze urządzenia: widok od przodu
Pojemnik z tonerem
Wyciągnij pojemnik z tonerem i usuń zacięty papier.
Na ekranie urządzenia wyświetlane są odpowiednie komunikaty, jeżeli trzeba przygotować nowy pojemnik z tonerem lub dokonać jego wymiany.
Aby uzyskać szczegółowe informacje na temat komunikatów pojawiających się na ekranie, kiedy konieczna jest wymiana materiałów eksploatacyjnych, patrz Maintenance and Specifications.
Podczas usuwania zaciętego papieru należy wyjąć pojemnik z tonerem wraz z zespołem bębna. Jeśli chcesz usunąć tylko pojemnik z tonerem, pociągnij w dół dźwignię z prawej strony pojemnika z tonerem, a następnie wyjmij pojemnik z tonerem.
Zespół bębna
Na ekranie urządzenia wyświetlane są odpowiednie komunikaty, jeżeli trzeba przygotować nowy zespół bębna lub dokonać jego wymiany.
Aby uzyskać szczegółowe informacje na temat komunikatów pojawiających się na ekranie, kiedy konieczna jest wymiana materiałów eksploatacyjnych, patrz Maintenance and Specifications.
Wnętrze urządzenia: widok od tyłu
Zespół grzejny
Wyjmij zespoł grzejny i usuń zakleszczony papier.
Na ekranie urządzenia wyświetlone zostaną odpowiednie komunikaty, jeżeli trzeba przygotować nowy zespół grzejny lub dokonać jego wymiany.
Aby uzyskać szczegółowe informacje na temat komunikatów pojawiających się na ekranie, kiedy konieczna jest wymiana materiałów eksploatacyjnych, patrz Maintenance and Specifications.
