Veiledning til komponenter

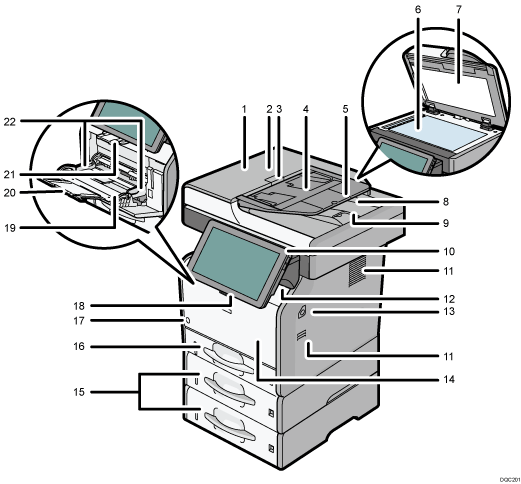

Utvendig: Front

1. ADF

   Legg ned den automatiske dokumentmateren over originalene på glassplaten.

   Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.

2. Deksel til dokumentmater

   Åpne dette dekselet for å fjerne originaler som sitter fast i dokumentmateren (ADF).

3. Hendel for åpning av dokumentmater

   Dra i denne hendelen for å åpne dekselet til dokumentmateren.

4. Magasin for ADF

   Legg bunken med originaler her.

5. Forlenger for dokumentmatermagasin

   Trekk forlengeren ut når du legger papir som er lengre enn A4 i dokumentmatermagasinet.

6. Glassplate

   Legg originalene med forsiden ned.

7. Deksel til glassplaten

   Åpne dette dekselet for å legge originaler på glassplaten.

8. Mottaksbrett for ADF

   Originaler som er skannet med ADF leveres hit.

9. Sperre for dokumentmater

   Trekk ut denne sperren for å hindre at originalene faller ut.

10. Kontrollpanel

    Se Oversikt over navn og funksjoner på maskinens kontrollpanel.

11. Ventilasjonshull

    Unngå overoppheting.

12. Standardmagasin

    Kopier, utskrifter og faksmeldinger leveres her.

13. Knapp for åpning av frontdeksel

    Trykk på denne knappen for å åpne frontdekselet.

14. Frontdeksel

    Åpne for å få tilgang til innsiden av maskinen og fjerne papirstopp.

    Åpne her for å bytte tonerkassetter.

15. Valgfrie nedre papirmagasin

    Legg i papiret her.

    For mer informasjon se Oversikt over funksjonene til maskinens tilleggsutstyr.

16. Magasin 1

    Legg i papiret her.

17. Hovedstrømbryter

    Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Slå den på hvis den er slått av.

18. Hendel for åpning av mulitarkmagasin

    Skyv på denne hendelen for å åpne multiarkmagasinet.

19. Multiarkmater

    Bruk for å kopiere eller skrive ut på tykt papir, OHP-transparenter og konvolutter.

20. Forlenger for mulitarkmagasin

    Trekk ut denne forlengeren når du legger papir i format A4, 8¹/₂ × 11 eller større i multiarkmateren.

21. Sperrer

    Trekk i denne sperren for å hindre at papir faller ut.

22. Papirførere

    Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.

Utvendig: Sett bakfra

1. Spor for telefonrør (hovedsakelig Nord-Amerika)

   Fest telefonens brakett til sporet.

2. Ventilasjonshull

   Unngå overoppheting.

3. Strømkontakt

   Fest strømledning på maskinen. Den andre enden av ledningen kobles til stikkontakten i veggen.

4. Hendel for åpning av bakdeksel

   Trekk i denne spaken for å åpne bakdekselet.

5. Bakdeksel

   Åpne for å få tilgang til innsiden av maskinen og fjerne papirstopp.

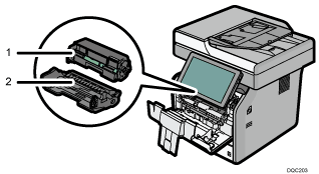

Indre: Front

1. Tonerkassett

   Trekk ut tonerkassetten for å fjerne fastkjørt papir.

   Det vises meldinger på skjermen når tonerkassetten må skiftes eller en ny kassett må klargjøres.

   Hvis du vil ha mer informasjon om meldingene som vises på skjermen når rekvisita må skiftes, se Maintenance and Specifications.



   • Når du fjerner papir som sitter fast, må du trekke ut tonerkassetten med trommelenheten. Hvis du bare vil fjerne tonerkassetten, trekker du ned spaken på høyre side av tonerkassetten og trekker den ut.

2. Trommelenhet

   Meldinger vises på skjermen når trommelenheten må skiftes eller en ny trommelenhet må klargjøres.

   Hvis du vil ha mer informasjon om meldingene som vises på skjermen når rekvisita må skiftes, se Maintenance and Specifications.

Innvendig: Sett bakfra

1. Fuserenhet

   Trekk ut fuserenheten og fjern papir som sitter fast.

   Meldinger vises på skjermen når fuserenheten må skiftes eller en ny fuserenhet må klargjøres.

   Hvis du vil ha mer informasjon om meldingene som vises på skjermen når rekvisita må skiftes, se Maintenance and Specifications.
