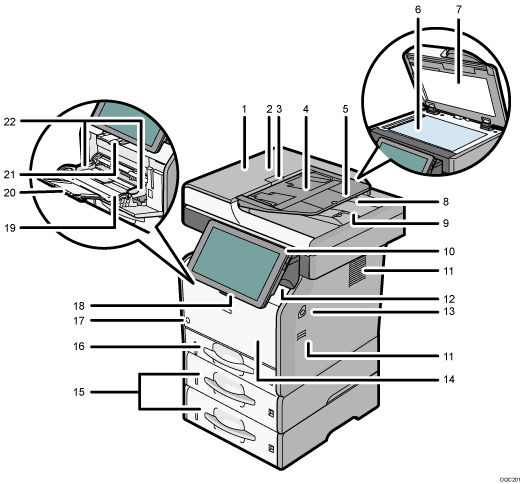

Buitenkant: vooraanzicht
ADF
Laat de ADF zakken over de originelen die op de glasplaat liggen.
Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.
ADF-klep
Open deze klep om originelen die zijn vastgelopen in de ADF te verwijderen.
Openingshendel ADF-klep
Trek aan deze hendel om de ADF-klep te openen.
ADF-invoerlade
Plaats hier stapeltjes originelen.
ADF-ladeverlengstuk
Trek deze uit als u papier in de invoerlade voor de ADF plaatst dat groter dan A4 is.
Glasplaat
Plaats originelen hier met de bedrukte zijde naar beneden.
Afdekklep van de glasplaat
Open deze klep om originelen op de glasplaat te plaatsen.
ADF-uitvoerlade
Originelen die gescand zijn met de ADF worden hier uitgevoerd.
ADF-papierstopper
Trek de papierstopper uit om te voorkomen dat de originelen eraf vallen.
Bedieningspaneel
Ventilatiegaten
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Standaardlade
Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.
Openingsknop voorpaneel
Druk op deze knop om het voorpaneel te openen.
Voorpaneel
Open deze om toegang tot de binnenkant van het apparaat te krijgen en vastgelopen papier te verwijderen.
U kunt via deze opening ook de tonercartridge vervangen.
Onderste papierlades (optie)
Hier plaatst u het papier in.
Voor meer informatie, zie Informatie over de verschillende apparaatopties.
Lade 1
Hier plaatst u het papier in.
Hoofdstroomschakelaar
Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Indien de schakelaar uitgeschakeld is, zet u deze aan.
Openingshendel handinvoer
Druk op deze hendel om de handinvoer te openen.
Handinvoer
Gebruik dit om te kopiëren of af te drukken op dik papier, OHP-transparanten en enveloppen.
Verlengstuk voor de handinvoer
Trek dit verlengstuk uit als u vellen van A4
, 81/2 × 11 of groter in de handinvoer plaatst.Papierstoppers
Trek aan de papierstopper om te voorkomen dat het papier eraf valt.
Papiergeleiders
Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.
Buitenkant: achteraanzicht
Telefoonhoorngleuf
(voornamelijk Noord-Amerika)Bevestig de haak voor de hoorn aan de gleuf.
Ventilatiegaten
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Voedingsconnector
Sluit hier het netsnoer van het apparaat op aan. Steek het andere uiteinde in een stopcontact.
Openingshendel achterklep
Trek aan deze hendel om de achterklep te openen.
Achterpaneel
Open deze om toegang tot de binnenkant van het apparaat te krijgen en vastgelopen papier te verwijderen.
De duplexfunctie werpt gedeeltelijk papier uit het apparaat zodat het papier kan worden gedraaid. Probeer het papier niet te verwijderen terwijl het wordt gedraaid door de duplexfunctie.

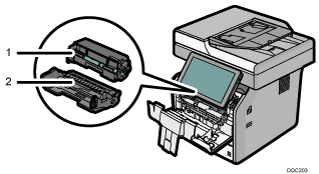

Binnenkant: vooraanzicht
Tonercartridge
Trek de tonercartridge eruit en verwijder het vastgelopen papier.
Er worden berichten op het scherm weergegeven als de tonercartridge moet worden vervangen of als een nieuwe moet worden voorbereid.
Voor meer informatie over de berichten die op het scherm worden weergegeven als er verbruiksartikelen moeten worden vervangen, zie Verbruiksartikelen aanvullen en vervangen.
Als u vastgelopen papier verwijdert, trek de tonercartridgde er dan met de drumeenheid uit. Als u alleen de tonercartridge wilt verwijderen, trek de hendel aan de rechterkant van de tonercartridge dan omlaag en trek de tonercartridge eruit.
Drumeenheid
Er worden berichten op het scherm weergegeven als de drumeenheid moet worden vervangen of als een nieuwe moet worden voorbereid.
Voor meer informatie over de berichten die op het scherm worden weergegeven als er verbruiksartikelen moeten worden vervangen, zie Verbruiksartikelen aanvullen en vervangen.
Binnenkant: achteraanzicht
Fuseereenheid
Trek de fuseereenheid eruit en verwijder het vastgelopen papier.
Er worden berichten op het scherm weergegeven als de fuseereenheid moet worden vervangen of als een nieuwe moet worden voorbereid.
Voor meer informatie over de berichten die op het scherm worden weergegeven als er verbruiksartikelen moeten worden vervangen, zie Verbruiksartikelen aanvullen en vervangen.
