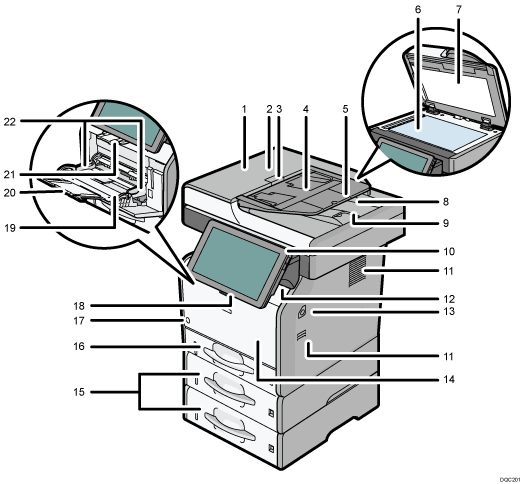

Készülék külseje: Elölnézet
ADF
Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.
Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.
ADF fedél
Nyissa ki ezt a fedelet, ha az automatikus eredeti dokumentumadagolóban elakadt eredetiket szeretné kivenni.
ADF fedél nyitókar
Ezzel a karral nyithatja ki az ADF fedelet.
Az ADF bemeneti tálcája
Ide helyezze az eredeti dokumenumköteget.
ADF tálca hosszabbító
Használja ezt a hosszabbítót az A4 méretnél nagyobb méretű papírok automatikus eredeti behúzóba történő adagolásakor.
Expozíciós üveglap
Ide helyezze az eredetiket a másolandó oldallal lefelé.
Expozíciós üveglap fedele
Nyissa fel ezt a fedelet eredetik behelyezéséhez az üveglapra.
Az ADF kimeneti tálcája
Az automatikus eredeti behúzó használatával szkennelt eredetik ide kerülnek ki.
Az ADF biztosító-papírvezetője
Az eredeti példányok leesésének megakadályozásához húzza ki ezt a papírvezetőt.
Kezelőpanel
Lásd: A készülék kezelőpaneljének elemei és funkciói - útmutató.
Szellőzőnyílások
Megakadályozza, hogy a készülék túlmelegedjen.
Standard kiadótálca
Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.
Első fedél nyitógombja
Nyomja meg ezt a gombot az elülső fedél kinyitásához.
Elülső borítás
Nyissa ki, hogy hozzáférjen a készülék belsejéhez, majd távolítsa el az elakadt papírt.
Nyissa ki itt a festéktartályok cseréjéhez.
Alsó papíradagoló-tálcák (opcionális)
Ide helyezze be a papírt.
A részleteket lásd: A készülék kiegészítőinek funkciói.
1. adagoló
Ide helyezze be a papírt.
Hálózati főkapcsoló
A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.
Kézi adagoló nyitókarja
A kézi adagoló kinyitásához nyomja meg a kart.
Kézi adagoló
Vastag papírra, írásvetítő fóliára és borítékra történő másoláshoz és nyomtatáshoz használható.
Kézi adagoló hosszabbítója
Ha A4
, 81/2 × 11 vagy nagyobb méretű papírt helyez az adagolóba, húzza ki a hosszabbítót.Biztosító papírvezető
A papír leesésének megakadályozásához húzza ki ezt a papírvezetőt.
Papírvezetők
Amikor papírt helyez a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.
A készülék külseje: Hátsó nézet
Kézibeszélő nyílása
(főleg Észak-Amerika)Illessze a kézibeszélő tartóját a résbe.
Szellőzőnyílások
Megakadályozza, hogy a készülék túlmelegedjen.
Hálózati csatlakozó
Csatlakoztassa a hálózati kábelt a készülékhez. A másik végét a hálózati konnektorba dugja.
Hátsó fedél nyitókarja
Ezzel a karral nyithatja ki a hátsó fedelet.
Hátsó fedél
Nyissa ki, hogy hozzáférjen a készülék belsejéhez, majd távolítsa el az elakadt papírt.

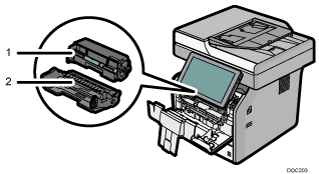

Készülék belseje: Elölnézet
Nyomtatópatron
Húzza ki a festékkazettát és távolítsa el az elakadt papírt.
Üzenet jelenik meg a képernyőn, amikor a nyomtatópatron cseréje vagy új festékkazetta előkészítése szükséges.
További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd a „Replenishing and Replacing Consumables”, Maintenance and Specifications című útmutatót.
Az elakadt papír eltávolításakor húzza ki a feztékkazettát a dobegységgel együtt. Ha csak a festékkazettát szeretné eltávolítani akkor húzza le festékkazetta jobb oldalon található kart, és húzza ki a festékkazettát.
Dobegység
Üzenet jelenik meg a képernyőn, amikor a dobegység cseréje vagy új dobegység előkészítése szükséges.
További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd a „Replenishing and Replacing Consumables”, Maintenance and Specifications című útmutatót.
Készülék belseje: Hátulnézet
Fixáló egység
Húzza ki a fixáló egységet, és távolítsa el az elakadt papírt.
Üzenet jelenik meg a képernyőn, amikor a fixáló egység cseréje vagy új fixáló egység előkészítése szükséges.
További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd a „Replenishing and Replacing Consumables”, Maintenance and Specifications című útmutatót.
