Laitteen osat

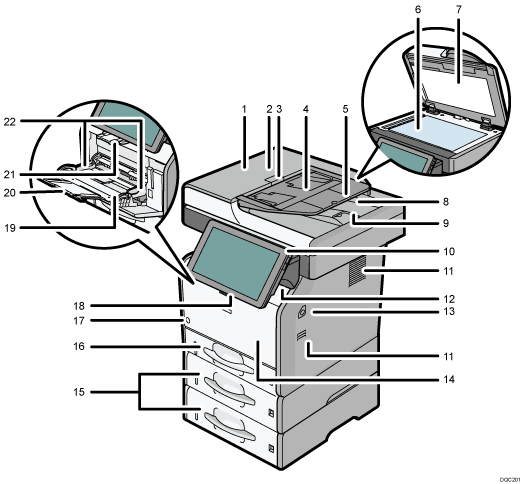

Ulkopuoli: edestä

1. Syöttölaite

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

2. Syöttölaitteen kansi

   Voit poistaa tukkeutuneet paperit syöttölaitteesta avaamalla tämän kannen.

3. Syöttölaitteen kannen avaus

   Syöttölaitteen kansi avataan tästä.

4. Syöttölaitteen paperitaso

   Alkuperäiset asiakirjat asetetaan tähän.

5. Syöttötason jatke

   Avaa jatke, kun asetat syöttölaitteeseen A4-kokoa suurempia arkkeja.

6. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin.

7. Valotuslasin kansi

   Avaa kansi, kun haluat kopioida asiakirjoja valotuslasilta.

8. Syöttölaitteen luovutustaso

   Syöttölaitteella skannatut alkuperäiset luovutetaan tälle tasolle.

9. Syöttölaitteen paperieste

   Vedä este ulos estääksesi alkuperäisiä putoamasta.

10. Käyttöpaneeli

    Katso Laitteen käyttöpaneelin nimet ja toiminnot.

11. Tuuletusaukot

    Estävät ylikuumenemisen.

12. Vakiotaso

    Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

13. Etukannen avauspainike

    Paina avataksesi etukannen.

14. Etukansi

    Avaa kansi päästäksesi käsiksi laitteen sisäosiin ja poistaaksesi paperitukoksia.

    Avaa kansi, kun vaihdat värikasetin.

15. Alemmat paperikasetit (lisävaruste)

    Laita paperi tänne.

    Lisätietoja, katso Laitteen lisävarusteiden toiminnot.

16. Kasetti 1

    Laita paperi tänne.

17. Päävirtakytkin

    Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.

18. Ohisyöttötason avaus

    Avaa ohisyöttötaso tästä.

19. Ohisyöttötaso

    Käytä kopioidaksesi tai tulostaaksesi paksulle paperille, piirtoheitinkalvoille ja kirjekuorille.

20. Ohisyöttötason jatke

    Jos käytät ohisyöttötasolla paperikokoa A4 (8¹/₂ × 11 ) tai suurempia kokoja, vedä tämä paperituki ulos.

21. Paperieste

    Vedä este ulos estääksesi paperia putoamasta.

22. Paperiohjaimet

    Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.

Ulkopuoli: takaa

1. Kuulokkeen rako (pääasiassa Pohjois-Amerikka)

   Kuuloketeline kiinnitetään tähän.

2. Tuuletusaukot

   Estävät ylikuumenemisen.

3. Virtaliitäntä

   Virtajohto kytketään tähän. Kytke toinen pää pistorasiaan.

4. Takakannen avaus

   Takakansi avataan tästä.

5. Takakansi

   Avaa kansi päästäksesi käsiksi laitteen sisäosiin ja poistaaksesi paperitukoksia.

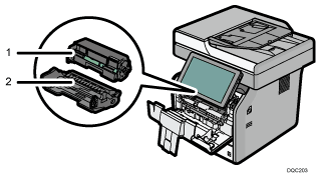

Sisäosa: edestä

1. Värikasetti

   Vedä värikasetti ulos ja poista paperitukos.

   Laitteen näytölle tulee ilmoitus värikasetin vaihtamisesta.

   Lisätietoja laitteen näytölle tulevista ilmoituksista, katso Maintenance and Specifications.



   • Kun poistat paperitukosta, vedä värikasetti ulos rumpuyksikön kanssa. Jos haluat poistaa ainoastaan värikasetin, vedä sen oikealla puolella oleva vipu alas ja vedä sitten värikasetti ulos.

2. Rumpuyksikkö

   Laitteen näytölle tulee ilmoitus rumpuyksikön vaihtamisesta.

   Lisätietoja laitteen näytölle tulevista ilmoituksista, katso Maintenance and Specifications.

Sisäosa: takaa

1. Lämpöyksikkö

   Vedä lämpöyksikkö ulos ja poista paperitukos.

   Laitteen näytölle tulee ilmoitus lämpöyksikön vaihtamisesta.

   Lisätietoja laitteen näytölle tulevista ilmoituksista, katso Maintenance and Specifications.
