Anterior
|

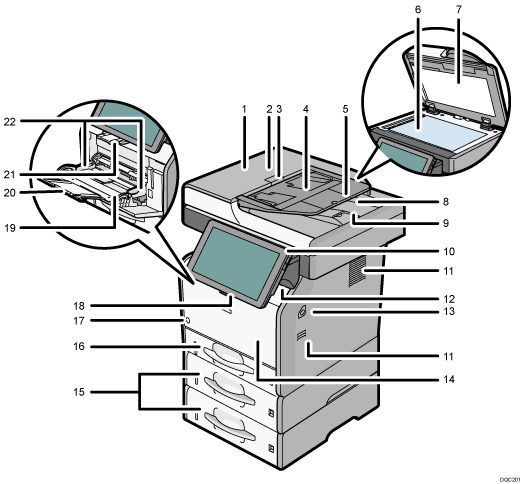

Exterior: vista frontal
ADF
Baje el ADF sobre los originales situados sobre el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.
Tapa del ADF
Abra esta tapa para retirar los originales atascados en el ADF.
Palanca de apertura de la tapa del ADF
Tire de esta palanca para abrir la tapa del ADF.
Bandeja de entrada del ADF
Coloque aquí las pilas de originales.
Extensor para la bandeja del ADF
Extiéndalo cuando coloque papel de un tamaño superior al A4 en la bandeja de entrada del ADF.
Cristal de exposición
Coloque aquí los originales hacia abajo.
Tapa del cristal de exposición
Abra esta tapa para colocar los originales en el cristal de exposición.
Bandeja de salida del ADF
Los originales escaneados con el ADF quedan aquí.
Guía tope del ADF
Tire de esta guía para evitar que se caigan los originales.
Panel de mandos
Consulte Guía de nombres y funciones del panel de mandos de la máquina.
Orificios de ventilación
Evitan un sobrecalentamiento.
Bandeja estándar
El papel copiado o impreso y los mensajes de fax se entregan aquí.
Botón de apertura de la tapa frontal
Pulse este botón para abrir la tapa frontal.
Tapa frontal
Abra para tener acceso al interior de la máquina y para extraer el papel atascado.
Abra por aquí para sustituir los cartuchos del tóner.
Bandejas inferiores de papel (opción)
Cargue el papel aquí.
Para obtener información detallada, consulte Guía de funciones de las opciones de la máquina.
Bandeja 1
Cargue el papel aquí.
Interruptor de alimentación principal
Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.
Palanca de apertura de la bandeja bypass
Pulse esta palanca para abrir la bandeja bypass.
Bandeja bypass
Utilícela para copiar o imprimir en papel grueso, transparencias OHP y sobres.
Extensor de la bandeja bypass
Saque este extensor cuando cargue hojas tamaño A4
, 81/2 × 11 o superior en la bandeja de papel bypass.Guías tope
Tire de esta guía para evitar que se caiga el papel.
Guías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.
Exterior: vista posterior
Hendidura para el auricular
(principalmente Norteamérica)Inserte el soporte del auricular en la ranura.
Orificios de ventilación
Evitan un sobrecalentamiento.
Conector de alimentación
Conecte el cable de alimentación a la máquina. Inserte el otro extremo en una toma de corriente.
Palanca de apertura de la tapa posterior
Tire de esta palanca para abrir la tapa posterior.
Cubierta posterior
Abra para tener acceso al interior de la máquina y para extraer el papel atascado.
La función dúplex expulsa parcialmente el papel de la máquina para poder darle la vuelta. No intente extraer el papel mientras la función dúplex le está dando la vuelta.

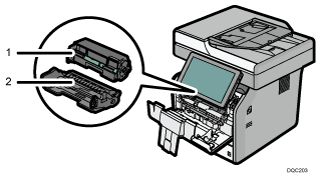

Interior: vista delantera
Cartucho de tóner
Retire el cartucho de tóner y retire el papel atascado.
Se muestran mensajes en la pantalla cuando el cartucho de tóner debe sustituirse, o bien cuando debe prepararse uno nuevo.
Para obtener información detallada acerca de los mensajes que aparecen en la pantalla cuando deben cambiarse los consumibles, consulte Reposición y sustitución de consumibles.
Cuando retire papel atascado, retire la unidad de tóner y el tambor. Si sólo quiere retirar el cartucho de tóner, tire hacia abajo de la palanca en el lado del cartucho de tóner y retire el cartucho.
Unidad de tambor
Se muestran mensajes en la pantalla cuando la unidad del tambor debe sustituirse, o bien cuando debe prepararse una nueva.
Para obtener información detallada acerca de los mensajes que aparecen en la pantalla cuando deben cambiarse los consumibles, consulte Reposición y sustitución de consumibles.
Interior: vista posterior
Unidad de fusión
Extraiga la unidad de fusión y retire el papel atascado.
Se muestran mensajes en la pantalla cuando la unidad de fusión debe sustituirse, o bien cuando debe prepararse una nueva.
Para obtener información detallada acerca de los mensajes que aparecen en la pantalla cuando deben cambiarse los consumibles, consulte Reposición y sustitución de consumibles.
