Οδηγός εξαρτημάτων

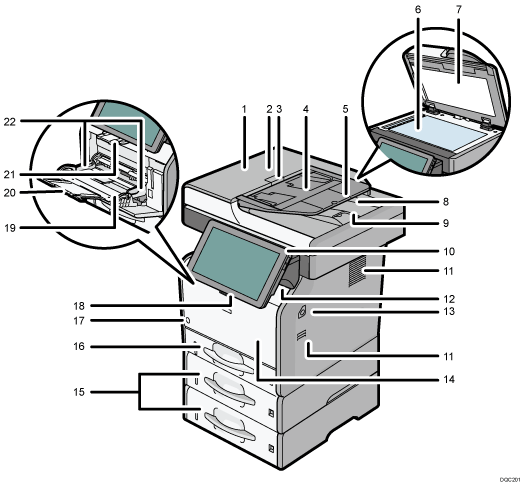

Εξωτερικό: Μπροστινή όψη

1. Αυτόματος Τροφοδότης Πρωτοτύπων (ADF)

   Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.

   Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

2. Καπάκι ADF

   Ανοίξτε αυτό το καπάκι για να αφαιρέσετε τα πρωτότυπα που έχουν μπλοκάρει στον ADF.

3. Μοχλός ανοίγματος για το καπάκι του ADF

   Τραβήξτε αυτόν τον μοχλό για να ανοίξετε το καπάκι του ADF.

4. Δίσκος εισόδου για τον ADF

   Τοποθετήστε τις στοίβες πρωτοτύπων εδώ.

5. Επέκταση για τον δίσκο ADF

   Προεκτείνετε το όταν τοποθετήσετε χαρτί μεγαλύτερου μήκους από Α4 στον δίσκο εισόδου για τον ADF.

6. Πλάκα αντιγραφής

   Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.

7. Καπάκι για την πλάκα αντιγραφής

   Ανοίξτε αυτό το καπάκι για να τοποθετήσετε τα πρωτότυπα στην πλάκα αντιγραφής.

8. Δίσκος εξόδου για τον ADF

   Τα πρωτότυπα που σαρώνονται με τον ADF εξέρχονται εδώ.

9. Μηχανισμός συγκράτησης για τον ADF

   Τραβήξτε αυτόν τον μηχανισμό προς τα έξω για να αποτραπεί μία πιθανή πτώση των πρωτοτύπων.

10. Πίνακας ελέγχου

    Ανατρέξτε στη Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος.

11. Οπές εξαερισμού

    Πρόληψη υπερθέρμανσης.

12. Τυπικός δίσκος

    Εδώ παραδίδεται χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση και τα μηνύματα φαξ.

13. Κουμπι ανοίγματος μπροστινού καπακιού

    Πατήστε αυτό το κουμπί για να ανοίξετε το μπροστινό καπάκι.

14. Μπροστινό καπάκι

    Ανοίξτε για πρόσβαση στο εσωτερικό του μηχανήματος και αφαιρέστε το μπλοκαρισμένο χαρτί.

    Ανοίξτε εδώ για να αντικαταστήσετε τη μονάδα τόνερ.

15. Κάτω δίσκοι χαρτιού (προαιρετικά)

    Τοποθετήστε χαρτί εδώ.

    Για λεπτομέρειες, δείτε Οδηγός για τις λειτουργίες των προαιρετικών εξαρτημάτων του μηχανήματος.

16. Δίσκος 1

    Τοποθετήστε χαρτί εδώ.

17. Κεντρικός διακόπτης λειτουργίας

    Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Αν ο διακόπτης είναι κλειστός, ανοίξτε τον.

18. Μοχλός ανοίγματος πλαϊνού δίσκου (Bypass)

    Σπρώξτε αυτόν το μοχλό για να ανοίξετε το δίσκο Bypass.

19. Δίσκος Bypass

    Χρησιμοποιήστε τον για αντιγραφή ή εκτύπωση σε χοντρό χαρτί, διαφάνειες OHP και φακέλους.

20. Επέκταση για τον πλαϊνό δίσκο (Bypass)

    Όταν τοποθετείτε χαρτί μεγέθους A4, 8¹/₂ × 11, ή μεγαλύτερου μεγέθους, στο δίσκο Bypass, τραβήξτε προς τα έξω την προέκταση.

21. Μηχανισμοί συγκράτησης

    Τραβήξτε αυτόν τον μηχανισμό για να αποτραπεί μία πιθανή πτώση των πρωτοτύπων.

22. Οδηγοί χαρτιού

    Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.

Εξωτερικό: Πίσω όψη

1. Σχισμή για το ακουστικό (κυρίως Βόρεια Αμερική)

   Συνδέστε το στήριγμα του ακουστικού στην σχισμή.

2. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

3. Σύνδεση Ρεύματος

   Συνδέστε το καλώδιο ρεύματος στο μηχάνημα. Συνδέστε το άλλο άκρο σε ηλεκτρική πρίζα.

4. Μοχλός ανοίγματος πίσω καπακιού

   Τραβήξτε αυτόν τον μοχλό για να ανοίξετε το πίσω καπάκι.

5. Πίσω καπάκι

   Ανοίξτε για πρόσβαση στο εσωτερικό του μηχανήματος και αφαιρέστε το μπλοκαρισμένο χαρτί.

Εσωτερικό: Μπροστινή όψη

1. Μονάδα τόνερ

   Τραβήξτε έξω την μονάδα τόνερ και αφαιρέστε το μπλοκαρισμένο χαρτί.

   Όταν απαιτείται αντικατάσταση της μονάδας τόνερ ή πρέπει να προετοιμαστεί η νέα μονάδα τόνερ, εμφανίζονται μηνύματα στην οθόνη.

   Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλωσίμων, δείτε Maintenance and Specifications.



   • Όταν αφαιρείτε το μπλοκαρισμένο χαρτί, τραβήξτε έξω την μονάδα τόνερ μαζί με τη μονάδα τύμπανου. Αν θέλετε να αφαιρέσετε μόνο τη μονάδα τόνερ, τραβήξτε προς τα κάτω το μοχλό στη δεξιά πλευρά της μόνάδας τόνερ και μετά τραβήξτε έξω την μονάδα τόνερ.

2. Μονάδα τύμπανου

   Όταν η μονάδα τύμπανου χρειάζεται αντικατάσταση ή πρέπει να προετοιμαστεί μια νέα μονάδα τύμπανου, εμφανίζονται μηνύματα στην οθόνη.

   Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλωσίμων, δείτε Maintenance and Specifications.

Εσωτερικό: Πίσω όψη

1. Μονάδα Σταθεροποίησης

   Τραβήξτε έξω τη μονάδα σταθεροποίησης και αφαιρέστε το μπλοκαρισμένο χαρτί.

   Όταν η μονάδα σταθεροποίησης χρειάζεται αντικατάσταση ή πρέπει να προετοιμαστεί μια νέα μονάδα σταθεροποίησης, εμφανίζονται μηνύματα στην οθόνη.

   Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλωσίμων, δείτε Maintenance and Specifications.
