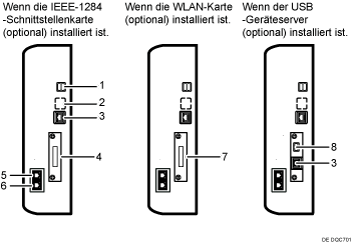

Dieser Abschnitt erläutert, wie die Schnittstelle des Geräts identifiziert und das Gerät in Übereinstimmung mit der Netzwerkumgebung angeschlossen wird.
USB-Host-Schnittstelle
Anschluss zum Anschließen eines USB-Schnittstellenkabels oder eines USB-Schnittstellengeräts
Verwenden Sie diese Schnittstelle, um das Gerät an ein Kartenauthentifizierungsgerät oder eine externe Tastatur anzuschließen.
USB2.0-Anschluss [Typ B]
Anschluss für das USB2.0-Schnittstellenkabel [Typ B]
Diese Schnittstelle ermöglicht dem Gerät das Drucken über USB-Verbindung.
Das andere Ende des USB-Kabels muss an den erweiterten USB-Anschluss des USB-Geräteservers (optional) angeschlossen werden.
Schließen Sie keine anderen Vorrichtungen als das Gerät an.
Ethernet-Anschluss
Anschluss für ein 1000BASE-T-, 100BASE-TX- oder 10BASE-T-Kabel
Verwenden Sie diese Schnittstelle, um das Gerät an ein Netzwerk anzuschließen.
IEEE 1284-Anschluss (Option)
Anschluss für ein IEEE 1284-Schnittstellenkabel
Buchse der G3-Schnittstelleneinheit
Einzelheiten zu dieser Funktion siehe Anschließen des Geräts an eine Telefonleitung und ein Telefon.
Buchse für ein externes Telefon
Einzelheiten zu dieser Funktion siehe Anschließen des Geräts an eine Telefonleitung und ein Telefon.
Wireless-LAN-Anschluss (Option)
Anschluss zur Verwendung von Wireless-LAN
Erweiterter USB-Anschluss des USB-Geräteservers (optional)
Anschluss für das USB-Schnittstellenkabel
Das andere Ende des mitgelieferten USB-Kabels muss an den USB-2.0-Anschluss [Typ B] angeschlossen werden.
Schließen Sie keine anderen Vorrichtungen als das Gerät an.
Der Steckplatz kann nur ein Modul aufnehmen: Sie können immer nur eine IEEE 1284-Schnittstellenkarte, eine Wireless-LAN-Schnittstelleneinheit oder eine USB Device Server-Option an diesem Steckplatz installieren.
Der Gigabit-Ethernet-Port und die Wireless-LAN-Schnittstelleneinheit können nicht gleichzeitig verwendet werden. Wenn Kabel mit beiden Anschlüssen gleichzeitig verbunden sind, wird die Kommunikation mit dem Gerät fehlschlagen. Wenn die optionale Wireless-LAN-Schnittstelle installiert ist, müssen Sie den [LAN-Typ] auf [Wireless LAN] in den [Schnittst.-Einst.] in [Systemeinstellungen] setzen.
