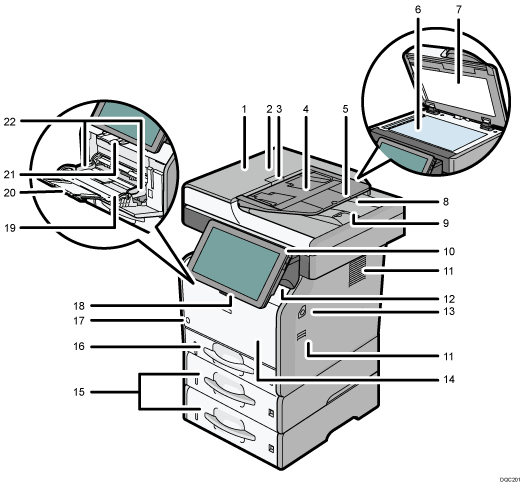

Äußere Bauteile: Vorderansicht
ADF
Senken Sie den ADF über die Vorlagen auf dem Belichtungsglas.
Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.
ADF-Abdeckung
Öffnen Sie diese Abdeckung, um gestaute Vorlagen aus dem ADF zu entfernen.
Öffnungshebel für ADF-Abdeckung
An diesem Hebel ziehen, um die ADF-Abdeckung zu öffnen.
Einzugsmagazin des ADF
Legen Sie Vorlagenstapel hier ein.
Verlängerung des ADF-Magazins
Erweitern Sie dies, wenn Sie in das Einzugsmagazin des ADF Papier einlegen, das länger als A4 ist.
Vorlagenglas
Legen Sie die Vorlagen mit der Bildseite nach unten auf.
Abdeckung für das Vorlagenglas
Öffnen Sie diese Abdeckung, um die Vorlagen auf das Vorlagenglas zu legen.
Ausgabeablage des ADF
Hier werden mit dem ADF gescannte Vorlagen ausgegeben.
Endanschlag des ADF
Ziehen Sie diesen Anschlag aus, damit die Vorlagen nicht herunterfallen.
Bedienfeld
Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.
Lüftungsöffnungen
Vermeiden Überhitzung.
Standardablage
Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.
Öffnungsknopf für die vordere Abdeckung
Drücken Sie diese Taste, um die vordere Abdeckung zu öffnen.
Vordere Abdeckung
Öffnen, um auf das Innere des Geräts zuzugreifen und den Papierstau zu entfernen.
Öffnen, um die Tonerkartusche auszuwechseln.
Untere Papiermagazine (Option)
Legen Sie hier Papier ein.
Einzelheiten siehe Anleitung zu den Funktionen der Geräteoptionen.
Magazin 1
Legen Sie hier Papier ein.
Hauptschalter
Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn er ausgeschaltet ist, schalten Sie den Hauptschalter ein.
Öffnungshebel für Bypass
Drücken Sie auf diesen Hebel, um den Bypass zu öffnen.
Bypass
Wird zum Kopieren oder Drucken auf dickem Papier, OHP-Folien und Umschlägen verwendet.
Verlängerung für den Bypass
Ziehen Sie diese Verlängerung heraus, wenn Sie Papier im Format A4
, 81/2 × 11 oder größer in den Bypass einlegen.Endanschläge
Ziehen Sie diesen Anschlag hoch, damit das Papier nicht herunterfällt.
Papierführungen
Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.
Äußeres: Ansicht von hinten
Hörerschlitz
(hauptsächlich Nordamerika)Setzen Sie den Hörer in den Schlitz ein.
Lüftungsöffnungen
Vermeiden Überhitzung.
Netzanschluss
Verbinden Sie hier das Netzkabel mit dem Gerät. Stecken Sie das andere Ende in eine Steckdose.
Öffnungshebel der hinteren Abdeckung
Ziehen Sie an diesem Hebel, um die hintere Abdeckung zu öffnen.
Hintere Abdeckung
Öffnen, um auf das Innere des Geräts zuzugreifen und den Papierstau zu entfernen.
Die Duplexfunktion gibt teilweise Papier aus dem Gerät aus, so dass das Papier umgedreht werden kann. Versuchen Sie nicht, das Papier zu entnehmen, während es von der Duplexeinheit gedreht wird.

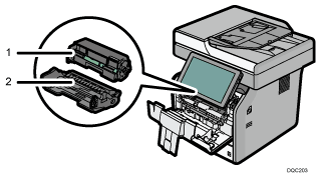

Innenbereich: Vorderansicht
Tonerkartusche
Ziehen Sie die Tonerkartusche heraus und entfernen Sie das gestaute Papier.
Auf dem Bildschirm werden Meldungen angezeigt, wenn die Tonerkartusche ausgetauscht oder eine neue Kartusche vorbereitet werden muss.
Einzelheiten zu den Meldungen, die auf dem Bildschirm angezeigt werden, wenn Verbrauchsmaterialien ausgetauscht werden müssen, siehe Auffüllen und Austauschen von Verbrauchsmaterialien.
Wenn Sie gestautes Papier entfernen, ziehen Sie die Tonerkartusche mit der Trommeleinheit heraus. Wenn Sie nur die Tonerkartusche entfernen möchten, ziehen Sie den Hebel auf der rechten Seite der Tonerkartusche nach unten und ziehen Sie dann die Tonerkartusche heraus.
Trommeleinheit
Auf dem Bildschirm werden Meldungen angezeigt, wenn die Trommeleinheit ausgetauscht oder eine neue Trommeleinheit vorbereitet werden muss.
Einzelheiten zu den Meldungen, die auf dem Bildschirm angezeigt werden, wenn Verbrauchsmaterialien ausgetauscht werden müssen, siehe Auffüllen und Austauschen von Verbrauchsmaterialien.
Innenbereich: Rückansicht
Fixiereinheit
Ziehen Sie die Fixiereinheit heraus und entfernen Sie das gestaute Papier.
Auf dem Bildschirm werden Meldungen angezeigt, wenn die Fixiereinheit ausgetauscht oder eine neue Fixiereinheit vorbereitet werden muss.
Einzelheiten zu den Meldungen, die auf dem Bildschirm angezeigt werden, wenn Verbrauchsmaterialien ausgetauscht werden müssen, siehe Auffüllen und Austauschen von Verbrauchsmaterialien.
