Bei Verwendung des Vorlagenglases legen Sie die Vorlage mit der Bildseite nach unten ein. Bei Verwendung des ADFs legen Sie die Vorlage mit der Bildseite nach oben ein.
Falls die Vorlage nicht in einer lesbaren Ausrichtung eingelegt werden kann (z. B. A4
oder 81/2 × 11), drehen Sie sie um 90 Grad und legen sie in nicht lesbaren Ausrichtung auf.

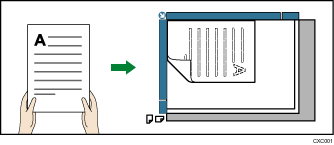

Positionierung der Vorlage auf dem Vorlagenglas

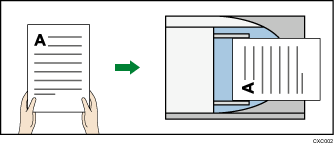

Positionierung der Vorlage in den ADF
Geben Sie entsprechend der Vorlage eine lesbare oder unlesbare Ausrichtung an. Wenn Sie die Ausrichtung nicht korrekt festlegen, haben einige Funktionen eventuell nicht die gewünschte Ausgabe zur Folge.
Vorlagenunlesbare Ausrichtung
Wenn die Vorlage nicht in der lesbaren Ausrichtung eingelegt werden kann (beispielsweise A4
oder 81/2 × 11), legen Sie sie in unlesbarer Ausrichtung ein.Vorlagenlesbare Ausrichtung
Wählen Sie diesen Modus aus, wenn die Ausrichtung der Vorlage mit der des Kopienpapiers übereinstimmt.
Wenn Sie Funktionen wie Duplex und Kombinieren verwenden, müssen Sie die Ausrichtung der Vorlage korrekt angeben.

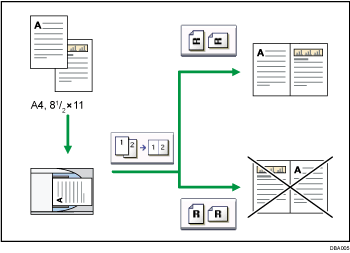

Im folgenden Diagramm ist das Kopieren von Vorlagen im Format A4 oder 81/2 × 11 dargestellt, wenn die Funktion Kombinieren aktiviert ist:
Bei Verwendung der Kopie-Anwendung
Die Verwendung des Anwendungsbildschirms wird in [Kopie]-Bildschirm, Erste Schritte, beschrieben.
Bei Verwendung der Kopierer (klassisch)-Anwendung
Einzelheiten zur Verwendung der klassischen Kopiererfunktion siehe Verfahren zur Vorlagenausrichtung (klassisch).
