Maskinens dele

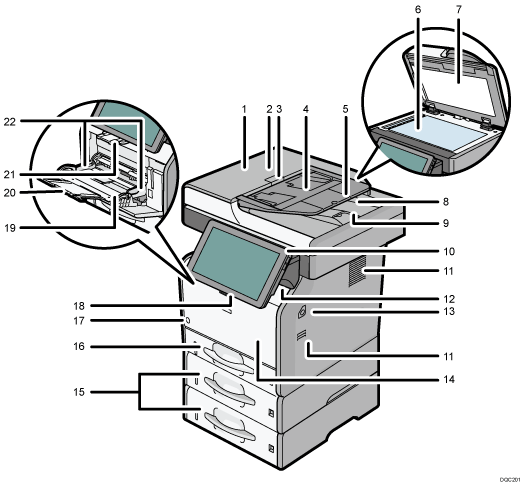

Udvendige dele: Set forfra

1. ADF

   Sænk ADF'en ned over originaler, der er placeret på glaspladen.

   Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.

2. ADF-låge

   Åbn lågen for at fjerne originaler, der sidder fast i ADF'en.

3. Håndtag til ADF-låge

   Træk i håndtaget for at åbne ADF-lågen.

4. ADF-bakke

   Anbring en stak originaler her.

5. Forlænger til ADF-bakken

   Forlæng denne, når der ilægges papir, som er længere end A4, i ADF-bakken.

6. Glasplade

   Anbring originalerne her med forsiden nedad.

7. Glaspladelåg

   Åbn låget for at anbringe originaler på glaspladen.

8. Modtagebakke til ADF'en

   Originaler, der scannes via ADF'en, udskrives her.

9. Papirstopper til ADF'en

   Træk denne papirstopper ud for at forhindre, at papiret falder ned.

10. Betjeningspanel

    Se Oversigt over navne og funktioner på maskinens betjeningspanel.

11. Ventilationshuller

    Forhindrer overophedning.

12. Standardkassette

    Kopierede/udskrevne dokumenter og faxmeddelelser leveres her.

13. Udløserknap til frontlågen

    Tryk på denne for at åbne frontlågen.

14. Frontlåge

    Åbn denne låge for at få adgang til maskinen og fjerne fastklemt papir.

    Åbn her for at udskifte tonerpatronen.

15. Nederste kassettemodul (ekstraudstyr)

    Ilæg papir her.

    Der findes flere oplysninger på Oversigt over ekstraudstyr.

16. Kassette 1

    Ilæg papir her.

17. Hovedafbryder

    For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du tænde for den.

18. Greb til bypassbakke

    Træk i grebet for at åbne bypassbakken.

19. Bypassbakke

    Bruges til at kopiere eller udskrive på kraftigt papir, transparenter og kuverter.

20. Forlænger til bypassbakken

    Træk forlængeren ud, hvis du vil anvende A4, 8¹/₂ × 11 eller større formater i bypassbakken.

21. Papirstoppere

    Træk denne ud for at forhindre, at papiret falder ned.

22. Papirstyr

    Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.

Udvendige dele: Set bagfra

1. Holder til håndsæt (hovedsageligt Nordamerika)

   Sæt håndsættet i holderen.

2. Ventilationshuller

   Forhindrer overophedning.

3. Strømstik

   Sæt strømledningen i maskinen. Sæt den anden ende i en stikkontakt.

4. Greb til baglåge

   Træk i grebet for at åbne baglågen.

5. Baglåge

   Åbn denne låge for at få adgang til maskinen og fjerne fastklemt papir.

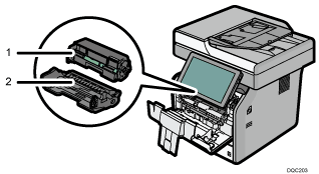

Indvendige dele: Set forfra

1. Tonerpatron

   Tag tonerpatronen ud, og fjern fastklemt papir.

   Der kommer meddelelser frem på skærmen, når tonerpatronen skal udskiftes, eller en ny skal gøres klar.

   For yderligere oplysninger om de meddelelser, der vises på skærmen, når forbrugsstoffer skal udskiftes, se vejledningen "Maintenance and Specifications".



   • Når du fjerner fastklemt papir, skal du tage tonerpatronen ud sammen med tromlen. Hvis du kun vil tage tonerpatronen ud, skal du sænke håndtaget på højre side af tonerpatronen og derefter tage tonerpatronen ud.

2. Tromle

   Der vises en meddelelse på skærmen, når tromlen skal udskiftes, eller en ny skal gøres klar.

   For yderligere oplysninger om de meddelelser, der vises på skærmen, når forbrugsstoffer skal udskiftes, se vejledningen "Maintenance and Specifications".

Indvendige dele: Set bagfra

1. Varmeenhed

   Tag varmeenheden ud, og fjern fastklemt papir.

   Der vises en meddelelse på skærmen, når varmeenheden skal udskiftes, eller en ny skal gøres klar.

   For yderligere oplysninger om de meddelelser, der vises på skærmen, når forbrugsstoffer skal udskiftes, se vejledningen "Maintenance and Specifications".
