Anterior
|

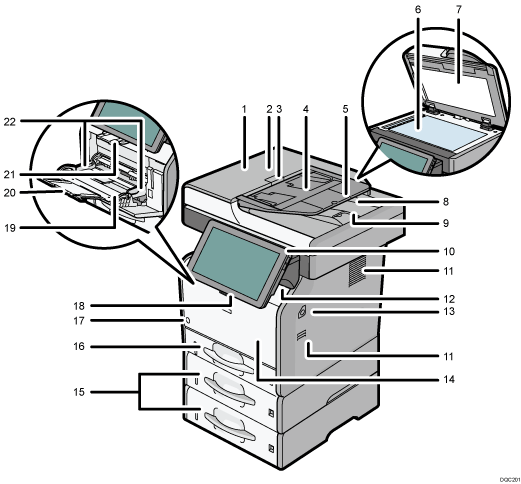

Exterior: vista frontal
ADF
Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.
Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.
Tapa de l'ADF
Obriu aquesta tapa per treure els originals que han quedat encallats a l'ADF.
Palanca d'obertura de la tapa de l'ADF
Aixequeu aquesta palanca per obrir la tapa de l'ADF.
Safata d'entrada per a l'ADF
Col·loqueu aquí els originals.
Extensió per a la safata de l'ADF
Si carregueu paper més gran d'A4 a la safata d'entrada de l'ADF, obriu la unitat d'extensió.
Cristall d'exposició
Col·loqueu els originals cara avall aquí.
Tapa per al cristall d'exposició
Obriu aquesta tapa per col·locar els originals sobre el cristalls d'exposició.
Safata de sortida per a l'ADF
Per aquí surten els originals escanejats amb l'ADF.
Topall per a l'ADF
Estireu aquest topall per evitar que caiguin els originals.
Panell de control
Consulteu Guia dels noms i les funcions del panell de control de la màquina.
Orificis de ventilació
Eviten el sobreescalfament.
Safata estàndard
Les còpies, les impressions i els faxos surten per aquesta safata.
Botó d'obertura de la tapa frontal
Premeu aquest botó per obrir la tapa frontal.
Tapa frontal
Obriu-la per accedir a l'interior de la màquina i retirar el paper encallat.
Obriu-la per substituir el cartutx de tòner.
Safates de paper inferiors (opcionals)
El paper es carrega per aquí.
Per obtenir més informació, consulteu Guia de les funcions de les opcions de la màquina.
Safata 1
El paper es carrega per aquí.
Interruptor principal
Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.
Palanca d'obertura de la safata bypass
Premeu aquesta palanca per obrir la safata bypass.
Safata bypass
Feu-la servir per copiar o imprimir en paper gruixut, transparències OHP o sobres.
Extensió per a la safata bypass
Extraieu la unitat d'extensió quan carregueu paper de mida A4
, 81/2 × 11 o superior a la safata bypass.Topalls
Estireu aquest topall per evitar que caigui el paper.
Guies del paper
Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.
Exterior: vista posterior
Ranura de telèfon
(principalment Amèrica del Nord)Col·loqueu el suport del telèfon a la ranura.
Orificis de ventilació
Eviten el sobreescalfament.
Connector d'alimentació
Connecteu el cable de corrent a la màquina. Inseriu l'altre extrem a la presa de corrent.
Palanca d'obertura de la tapa posterior
Aixequeu aquesta palanca per obrir la tapa posterior.
Tapa posterior
Obriu-la per accedir a l'interior de la màquina i retirar el paper encallat.

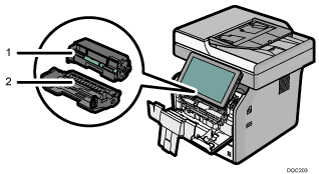

Interior: vista frontal
Cartutx de tòner
Traieu el cartutx de tòner i el paper encallat.
Apareixen missatges en pantalla quan és necessari substituir el cartutx de tòner o quan és necessari preparar un cartutx nou.
Per a obtenir més informació sobre els missatges que apareixen a la pantalla quan s'han de substituir els consumibles, consulteu Manteniment i especificacions.
Quan traieu el paper encallat, retireu també el cartutx de tòner amb la unitat del tambor. Si voleu treure només el cartutx de tòner, feu baixar la palanca de la dreta del cartutx i estireu i traieu el cartutx de tòner.
Unitat del tambor
Apareixen missatges en pantalla quan és necessari substituir la unitat del tambor o quan és necessari preparar una unitat del tambor nova.
Per a obtenir més informació sobre els missatges que apareixen a la pantalla quan s'han de substituir els consumibles, consulteu Manteniment i especificacions.
Interior: vista posterior
Unitat de fusió
Traieu la unitat de fusió i el paper encallat.
Apareixen missatges en pantalla quan és necessari substituir la unitat de fusió o quan és necessari preparar una unitat de fusió nova.
Per a obtenir més informació sobre els missatges que apareixen a la pantalla quan s'han de substituir els consumibles, consulteu Manteniment i especificacions.
