Anterior
|

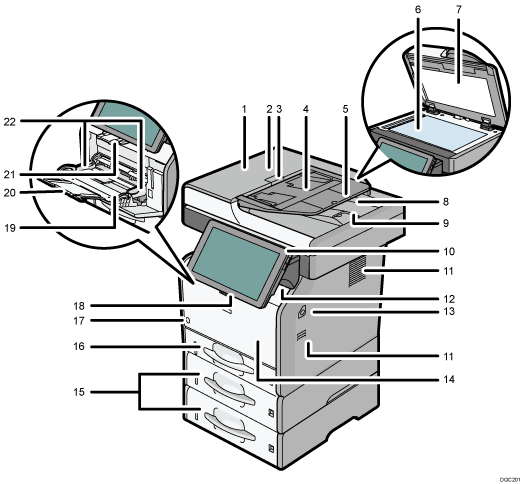

Exterior: Visão frontal
ADF
Coloque o ADF sobre os originais colocados no vidro de exposição.
Se você colocar uma pilha de originais no ADF, eles serão alimentados automaticamente, um a um.
Tampa do ADF
Abra essa tampa para retirar originais atolados no ADF.
Alavanca de abertura da tampa do ADF
Puxe esta alavanca para abrir a tampa do ADF.
Bandeja de entrada do ADF
Coloque as pilhas de originais neste local.
Extensor da bandeja do ADF
Estenda-o quando colocar papel maior do que A4 na bandeja de entrada do ADF.
Vidro de exposição
Coloque aqui os originais com a face virada para baixo.
Tampa do vidro de exposição
Abra essa tampa para colocar originais no vidro de exposição.
Bandeja de saída do ADF
Os originais digitalizados com o ADF são ejetados aqui.
Aparador de folhas impressas do ADF
Puxe para evitar que os originais caiam.
Painel de controle
Consulte Guia de nomes e funções do painel de controle do equipamento.
Orifícios de ventilação
Previnem o superaquecimento.
Bandeja padrão
O papel copiado/impresso e os faxes recebidos saem neste local.
Botão de abertura da tampa dianteira
Pressione este botão para abrir a tampa frontal.
Tampa frontal
Abra para acessar interior do equipamento e remover o papel atolado.
Abra para substituir os cartuchos de toner.
Bandejas de papel inferiores (opcionais)
Coloque papel aqui.
Para obter mais informações, consulte Guia de funções dos opcionais do equipamento.
Bandeja 1
Coloque papel aqui.
Interruptor de alimentação principal
Para operar a máquina, o interruptor de energia principal deve estar ligado. Se estiver desligado, ligue-o.
Alavanca de abertura da bandeja de alimentação manual
Pressione esta alavanca para abrir a bandeja de alimentação manual.
Bandeja de alimentação manual
Utilize para copiar ou imprimir em papel grosso, transparências e envelopes.
Extensor da bandeja de alimentação manual
Puxe esse extensor para fora ao colocar papel A4
, 81/2 × 11 ou papéis maiores na bandeja de alimentação manual.Aparador de folhas impressas
Puxe para evitar que o papel caia.
Guias de papel
Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.
Exterior: Visão traseira
Abertura para monofone
(principalmente América do Norte)Encaixe o suporte do monofone na abertura.
Orifícios de ventilação
Previnem o superaquecimento.
Tomada de alimentação
Conecte o cabo de alimentação ao equipamento. Insira a outra extremidade em uma tomada elétrica.
Alavanca de abertura da tampa traseira
Puxe esta alavanca para abrir a tampa traseira.
Tampa traseira
Abra para acessar interior do equipamento e remover o papel atolado.

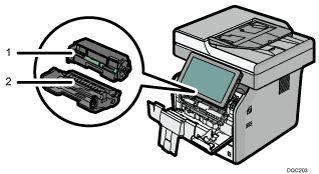

Interior: Visão frontal
Cartucho de toner
Puxe o cartucho de toner e remova o papel atolado.
São exibidas mensagens na tela quando é necessário substituir o cartucho de toner ou quando é necessário preparar um novo cartucho.
Para obter mais informações sobre as mensagens que são mostradas na tela quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.
Quando você remover papéis atolados, puxe o cartucho de toner com a unidade de tambor. Se você quiser remover apenas o cartucho de toner, abaixe a alavanca à direita do cartucho de toner e, em seguida, puxe o cartucho.
Unidade de tambor
São exibidas mensagens na tela quando é necessário substituir a unidade de tambor ou quando é necessário preparar uma nova unidade de tambor.
Para obter mais informações sobre as mensagens que são mostradas na tela quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.
Interior: Visão traseira
Unidade de fusão
Puxe a unidade de fusão e remova o papel atolado.
São exibidas mensagens na tela quando é necessário substituir a unidade de fusão ou quando é necessário preparar uma nova unidade de fusão.
Para obter mais informações sobre as mensagens que são mostradas na tela quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.
