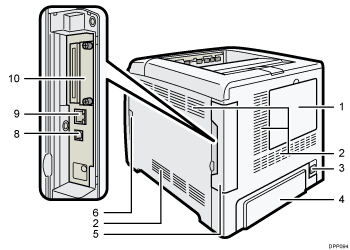

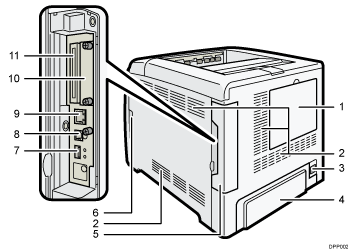

HDD kapağı
İsteğe bağlı sabit diski kurmak için bu kapağı çıkarın.
Giriş Havalandırma Deliği
Yazıcının içindeki sıcaklığın artmasını önlemek için hava çeker. Bu deliğe bir şey koyarak onu tıkamadığınızdan emin olun. Deliği tıkamak yazıcının içindeki sıcaklığın artmasına ve arıza yaşanmasına neden olacaktır.
Güç konnektörü
Güç kablosunu yazıcıya takın. Diğer ucu elektrik prizine takın.
Arka kapak
Bu kapağı kaldırın ve A4 veya letter boyutunda kağıt yerleştirirken kağıt kasetini takın.
Kablo kapağı
İsteğe bağlı arayüz ünitelerini ve SD kartı takmak ve çeşitli kabloları bağlamak için bu kapağı çıkarın.
Ön kapağı açma kolu
Ön kapağı açmak için bu kolu çekin.
USB portu A
Dijital fotoğraf makinesi, kart doğrulama cihazı vb. harici cihazları bağlayın.
USB portu B
Yazıcıyı bilgisayara bağlamak için bir USB kablosu kullanın.
Ethernet bağlantı noktası
Yazıcıyı ağa bağlamak için bir ağ arayüz kablosu kullanın.
Opsiyonel arayüz kartı yuvası
İsteğe bağlı arayüz kartları takılabilir.
İsteğe bağlı bir kablosuz LAN arayüz kartı, IEEE 1284 arayüz kartı veya USB cihazı sunucusu yerleştirin.
Genişletme kartı yuvaları
SD kartı takmak için kapağı açın.
