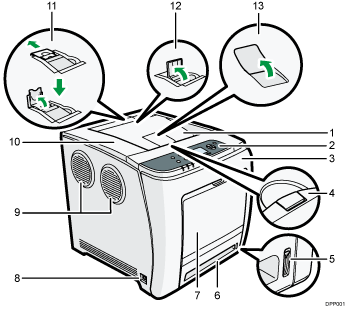

Utsidan: Framifrån

Standardfack

Utskrifter samlas här med textsidan ned.

Kontrollpanel

För mer information, se Guide till namn och funktioner på kontrollpanelen..

Du kan justera skärmen med händerna. Justera dess vinkel för att se tydligt.

Frontlucka

Öppna denna lucka när du byter toneruppsamlaren etc. eller när du tar bort papper som fastnat.

Dra i spaken på höger sida för att öppna frontluckan.

Öppningsspak för övre luckan

Dra denna spak uppåt för att öppna den övre luckan.

Indikator för återstående papper

Anger den ungefärliga mängden papper som finns kvar i kassetten.

Standard papperskassett (Kassett 1)

Upp till 500 ark vanligt papper kan fyllas på.

För mer information om vilka papperstyper och -format som kan användas, se Specifikationer för pappersformat och Specificering av papperstyp.

Sidoinmatningsfack

Upp till 100 ark vanligt papper kan fyllas på.

För mer information om vilka papperstyper och -format som kan användas, se Specifikationer för pappersformat och Specificering av papperstyp.

Huvudströmbrytare

Använd strömbrytaren för att slå på och stänga av skrivaren.

Stäng av maskinen ordentligt innan du stänger av strömmen. För mer information om hur du stänger av skrivaren, se Stänga av strömmen.

Ventilationshål

Luften ventileras för att förhindra att temperaturen inuti skrivaren stiger. Se till att inte blockera det genom att placera något emot det. Det leder till att temperaturen inuti skrivaren stiger vilket resulterar i felfunktion. Du kan vrida ventilationshålet för att ventilera luften i en annan riktning.

Övre lucka

Öppna den här luckan när du ska byta skrivarpatron.

Ändpappersguide (utskrift i Legal-format)

Lyft den bakre pappersguiden för att förhindra att utskrifter i Legal-format hamnar bakom skrivaren.

När utskriften är klar återställer du ändguiden till dess ursprungsläge. Ändguiden kan skadas om den stöts till eller hanteras ovarsamt.

Ändguide (A4/Letter-format)

Lyft den främre ändguiden för att förhindra att utskrifter i A4- eller letter-format hamnar bakom skrivaren.

När utskriften är klar återställer du ändguiden till dess ursprungsläge. Ändguiden kan skadas om den stöts till eller hanteras ovarsamt.

Förlängning till standardkassett

Använd för att stödja ark som matas ut och som böjs.

Fäll ut förlängaren genom att trycka ner den ände som är mot skrivarens bakre del.
