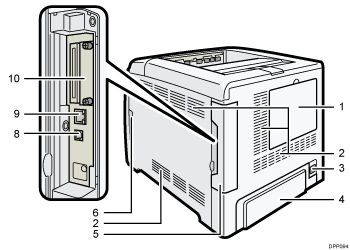

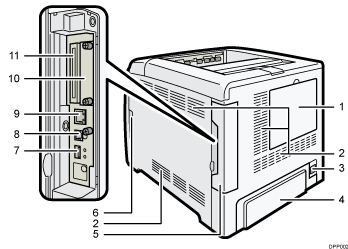

Tampa do disco rígido
Remova esta tampa para instalar o disco rígido opcional.
Entrada de ventilação
Puxa o ar exterior para o interior do equipamento para evitar o sobreaquecimento da impressora. Certifique-se de que nada é colocado encostado de forma a causar obstrução. Se tal acontecer, a temperatura do interior da impressora poderá subir e causar uma avaria.
Ficha de alimentação
Ligue o cabo de alimentação à impressora. Insira a outra extremidade numa tomada elétrica.
Tampa traseira
Quando colocar papel de formato maior do que A4 ou Letter, levante esta tampa e instale a tampa da bandeja de papel.
Tampa dos cabos
Retire esta tampa para instalar as unidades de interface opcionais e o cartão SD, e para ligar diferentes cabos.
Patilha de abertura da tampa frontal
Puxe esta patilha para abrir a tampa frontal.
Porta USB A
Ligue dispositivos externos, como uma câmara digital, um dispositivo de autenticação de cartões, etc.
Porta USB B
Utilize um cabo USB para ligar a impressora a um computador.
Porta Ethernet
Utilize um cabo de rede para ligar a impressora a uma rede.
Slot para placa de interface opcional
Pode inserir placas de interface opcionais.
Instale como opção uma placa de interface wireless LAN, uma placa de interface IEEE 1284 ou um servidor de dispositivos USB.
Slots de expansão
Retire a tampa para instalar SD cards.
