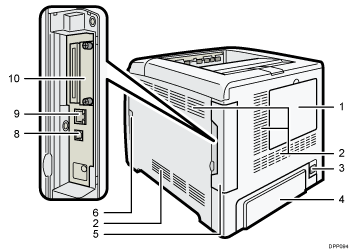

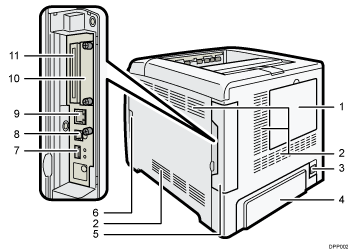

Pokrywa dysku twardego
Zdejmij tę pokrywę, by zainstalować opcjonalny dysk twardy.
Wlotowy otwór wentylacyjny
Jest nim pobierane powietrze do chłodzenia wnętrza drukarki. Nie należy go blokować poprzez zasłanianie innymi przedmiotami. Działanie takie doprowadzi do wzrostu temperatury w drukarce i awarii.
Złącze zasilania
Podłącz przewód zasilający do drukarki. Włóż drugi koniec do gniazdka elektrycznego.
Tylna pokrywa
Unieś tę pokrywę i zamocuj pokrywę kasety na papier przy ładowaniu papieru większego niż A4 lub letter.
Pokrywa kabla
Zdejmij tą pokrywę w celu instalacji opcjonalnego modułu interfejsu i karty SD oraz w celu podłączenia różnych kabli.
Dźwignia otwierania przedniej pokrywy
Naciśnij tą dźwignię aby otworzyć przednią pokrywę.
Port USB typu A
Służy do podłączania urządzeń zewnętrznych, takich jak aparat cyfrowy, terminal autoryzujący do kart, itp.
Port USB typu B
W celu połączenia drukarki z komputerem należy użyć kabla USB.
Port Ethernet
Aby podłączyć drukarkę do sieci, użyj kabla interfejsu sieciowego.
Gniazdo na opcjonalną kartę interfejsu
Może tu zostać włożona opcjonalna karta interfejsu.
Włóż dodatkową kartę interfejsu bezprzewodowej sieci LAN, kartę interfejsu IEEE 1284 lub serwera urządzeń USB.
Gniazda na karty rozszerzeń
Usuń pokrywę i zainstaluj karty SD.
