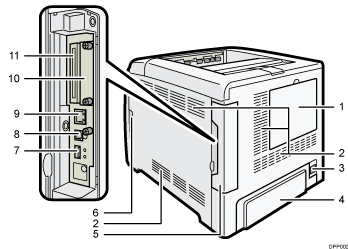

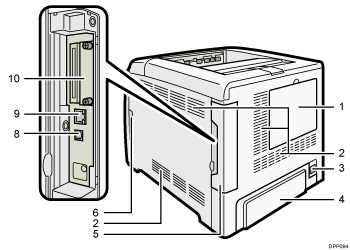

Harddisk-deksel
Fjern dette dekselet for å montere den valgfrie harddisken.
Ventilasjonsinntak
Dette trekker inn luft for å hindre at temperaturen inne i skriveren stiger. Pass på at ikke noe plasseres inntil ventilasjonsåpningen slik at den blokkeres. Det vil føre til at temperaturen inne i skriveren stiger, noe som forårsaker funksjonsfeil.
Strømkontakt
Fest strømledning på skriveren. Den andre enden av ledningen kobles til stikkontakten i veggen.
Bakdeksel
Løft dette dekselet og installer papirmagasindekselet når du legger i papir som er større enn A4 eller Letter.
Kabeldeksel
Fjern dette dekslet når du skal installere de valgfrie grensesnittenehetene og SD-kortet, og når du skal koble til forskjellige kabler.
Hendel for å åpne frontdekselet
Trekk her for å åpne frontdekselet.
USB-port A
Koble til eksterne enheter som digitalkamera, enhet for kortautentisering osv.
USB-port B
Bruk en USB-kabel til å koble skriveren til en datamaskin.
Ethernet-port
Bruk en nettverkskabel til å koble skriveren til nettverket.
Spor for grensesnittkort (tilleggsutstyr)
Her kan du sette inn grensesnittkort (tillegg).
Sett inn et trådløst LAN-kort, IEEE 1284-kort eller en USB-enhetsserver (tilleggsutstyr).
Spor for tilleggskort
Fjern dekslet for å sette inn SD-kort.
