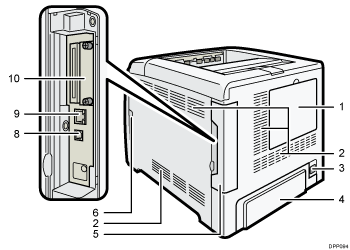

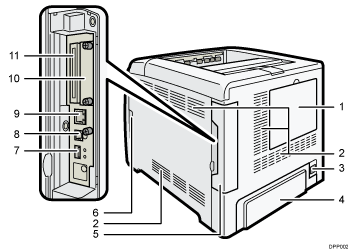

Merevlemez fedele
Az opcionális merevlemez beszereléséhez vegye le ezt a fedelet.
Bemeneti szellőzőnyílás
Ezen keresztül kerül be a levegő, mely megakadályozza a nyomtató belsejének túlmelegedését. Ügyeljen arra, hogy helyezzen elé semmit, mert így elzárná. Ha így tesz, megnövekszik a nyomtató belsejének hőmérséklete, ami meghibásodáshoz vezet.
Hálózati csatlakozó
Csatlakoztassa a hálózati kábelt a nyomtatóhoz. A másik végét a hálózati konnektorba dugja.
Hátulsó fedél
Emelje fel ezt a fedelet és csatlakoztassa a papíradagoló fedelét, amikor A4-nél vagy letternél nagyobb papírméretet tölt be.
Kábelfedél
Távolítsa el ezt a fedőt a választható felületi elemek és az SD kártya telepítéséhez és különböző kábelek csatlakoztatásához.
Elülső fedél nyitókarja
Ezzel a karral nyithatja ki az elülső fedelet.
USB port, A
Csatlakoztasson külső eszközöket, például digitális fényképezőgépet, kártya-hitelesítési eszközt, stb.
USB port, B
A nyomtató számítógéphez történő csatlakoztatásához használjon USB kábelt.
Ethernet port
A nyomtató hálózatra csatlakoztatásához hálózati interfészkábelt használjon!
Opcionális interfész kártyafoglalat
A kiegészítő interfészkártyák ide helyezhetőek be.
Helyezzen be egy opcionális vezeték nélküli interfészkártyát, IEEE 1284 interfészkártyát, vagy egy USB-eszközkiszolgálót.
Kiegészítő kártyafoglalatok
Távolítsa el a fedelet az SD kártyák telepítéséhez.
