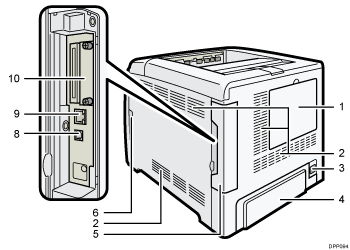

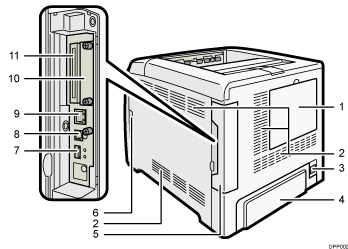

Kiintolevyn kansi
Poista kansi, jotta voit asentaa kiintolevylisävarusteen.
Jäähdytysilman ottoaukko
Tulostimeen johdetaan jäähdytysilman ottoaukon kautta ilmaa, joka estää lämpötilan nousemisen tulostimen sisällä. Älä sijoita mitään sen eteen, jotta ilma pääsee vaihtumaan. Jos jäähdytysilman ottoaukko tukitaan, tulostimen sisällä oleva ilma kuumenee ja aiheuttaa toimintahäiriön.
Virtaliitin
Yhdistä virtajohto tulostimeen. Kytke toinen pää pistorasiaan.
Takakansi
Nosta kantta ja asenna paperikasetin kansi lisätessäsi suurempaa kuin A4- tai Letter-kokoista paperia.
Liitäntäkansi
Avaa tämä kansi, kun haluat asentaa lisävarusteina saatavia liitäntäyksiköitä ja SD-kortin sekä kytkeä kaapeleita.
Etukannen avausvipu
Etukansi avataan tästä vivusta vetämällä.
USB-portti A
Liitä ulkoiset laitteet, kuten digikamera, korttitodennuslaite jne.
USB-portti B
Kytke tulostin tietokoneeseen USB-kaapelilla.
Ethernet-liitäntä
Verkkokaapeli kytketään tähän.
Liitäntäkorttipaikka (lisävaruste)
Lisävarusteina saatavana olevat liitäntäkortit voidaan asentaa näihin kohtiin.
Asenna lisävarusteena saatava WLAN-kortti, IEEE 1284 -kortti tai USB-laitepalvelin.
Lisäkorttien asennuspaikat
Poista kansi, kun asennat SD-kortit.
