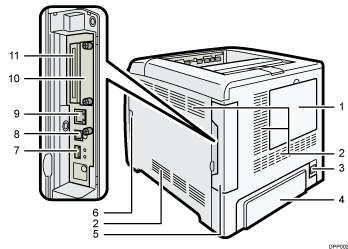

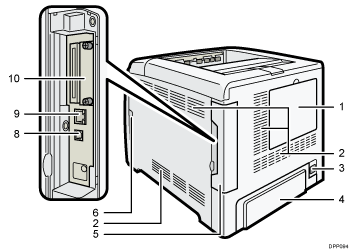

Kryt pevného disku
Sejměte tento kryt pro instalaci volitelného pevného disku.
Vstupní ventilační otvory
Těmito otvory je do tiskárny nasáván chladnější vzduch z okolí, aby nedošlo k přehřátí tiskárny. Do blízkosti těchto otvorů nic nepokládejte, aby mohl vzduch volně proudit. Jinak by mohlo dojít ke zvýšení teploty uvnitř tiskárny a následné poruše.
Napájecí konektor
Napájecí kabel připojte k tiskárně. Druhý konec kabelu zasuňte do zásuvky.
Zadní kryt
Chcete-li vložit papír většího formátu, než je A4 nebo letter, sejměte tento kryt a přidělejte kryt zásobníku papíru.
Kryt kabelů
Tento kryt je třeba sejmout při instalaci volitelných jednotek rozhraní a SD karty a k připojení různých typů kabelů.
Páčka k otevření předního krytu
Stisknutím této páčky otevřete přední kryt.
USB port typ A
Připojte externí zařízení jako např. digitální fotoaparát, zařízení k ověření karty atd.
USB port typ B
Pro připojení tiskárny k počítači pomocí USB kabelu.
Port sítě Ethernet
Pomocí kabelu rozhraní sítě připojte tiskárnu k síti.
Slot pro karty volitelného rozhraní
Zde lze zasunout doplňkové karty rozhraní.
Vložte volitelnou kartu rozhraní bezdrátové sítě, kartu rozhraní IEEE 1284 nebo USB device server.
Sloty pro rozšiřující karty
Před vložením SD karet musíte sejmout kryt.
