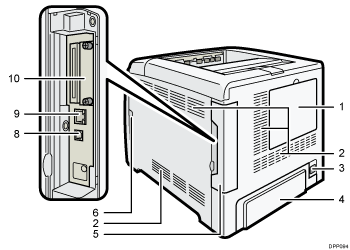

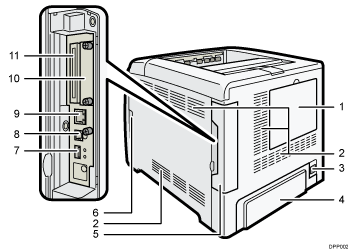

Coberta HDD
Traieu aquesta tapa per instal·lar el disc dur opcional.
Orifici d'entrada de ventilació
Succiona aire de fora per evitar l'augment de la temperatura a l'interior de la impressora. Assegureu-vos que no hi ha cap objecte al davant que el pugui bloquejar. En cas contrari, la temperatura de l'interior de la impressora augmentarà i es produiran problemas de funcionament.
Endoll de corrent
Connecteu el cable de corrent a la impressora. Inseriu l'altre extrem a la presa de corrent.
Tapa posterior
Aixequeu aquesta tapa i adjunteu-hi la tapa de la safata de paper quan carregueu paper d'una mida més gran de A4 o un paper mida carta.
Tapa per a cables
Extraieu aquesta tapa per instal·lar les unitats d'interfície opcionals i la targeta SD, i per connectar els diversos cables.
Palanca d'obertura de la tapa frontal
Aixequeu aquesta palanca per obrir la tapa frontal.
Port USB A
Connecteu dispositius externs com ara una càmera digital, un dispositiu d'autenticació de targetes, etc.
Port USB B
Utilitzeu un cable USB per connectar la impressora a l'ordinador.
Port Ethernet
Utilitzeu un cable d'interfície de xarxa per connectar la impressora a la xarxa.
Ranura opcional de la placa d'interfície
Es poden inserir plaques d'interfície opcionals.
Inseriu un panell opcional de la interfície LAN sense fil, una placa de la interfície IEEE 1284 o un servidor amb dispositiu USB
Ranures de la targeta d'ampliació
Traieu la tapa en cas que vulgueu instal·lar targetes SD.
