Anterior

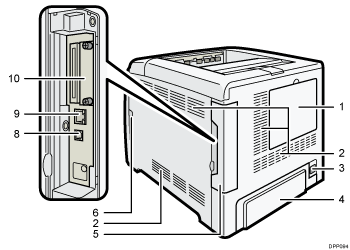

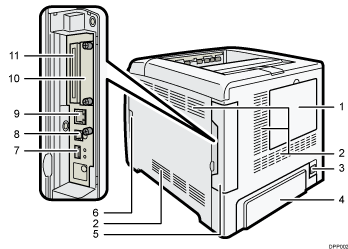

Tampa do disco rígido
Remova esta tampa para instalar o disco rígido opcional.
Entrada de ventilação
Aspira o ar para evitar o aumento da temperatura no interior da impressora. Certifique-se de não obstruí-la ao apoiar algum objeto. Se isso ocorrer, causará o aumento da temperatura no interior da impressora, resultando em mau funcionamento.
Conector de alimentação
Conecte o cabo de alimentação à impressora. Insira a outra extremidade em uma tomada elétrica.
Tampa posterior
Levante esta tampa e encaixe a tampa da bandeja de papel quando carregar papel maior que A4 ou carta.
Tampa de cabos
Remova esta tampa para instalar as unidades opcionais de interface e o cartão SD, e para conectar diferentes cabos.
Alavanca de abertura da tampa frontal
Puxe esta alavanca para abrir a tampa frontal.
Porta USB A
Conecte dispositivos externos, como uma câmera digital, um dispositivo de autenticação de cartão, etc.
Porta USB B
Use um cabo USB para conectar a impressora a um computador.
Porta Ethernet
Use um cabo de interface de rede para conectar a impressora a uma rede.
Slot de placa de interface opcional
Podem ser inseridas placas de interface opcionais.
Insira uma placa de interface de LAN sem fio, placa de interface IEEE 1284 ou servidor de dispositivo USB opcional.
Slots de cartão de expansão
Remova a tampa para instalar cartões SD.
