Guide till komponenternas namn och funktioner

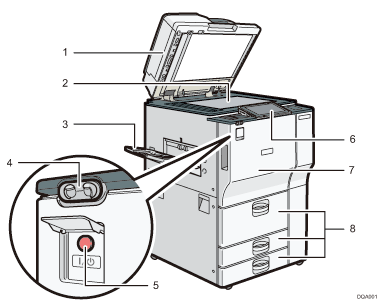

Vy framifrån och från vänster

1. Dokumentmatare (ADF)

   Fäll ner dokumentmataren över original som ligger på originalglaset.

   Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget.

2. Originalglas

   Placera originalen med texten nedåt. För mer information, se Placera original på originalglaset.

3. Utmatningsfack

   Kopior, utskrifter och faxmeddelanden levereras här.

4. Rörelsesensor

   Rörelsesensorn sitter på maskinens vänstra sida. För mer information, se handboken Getting Started (Komma igång).

5. Huvudströmbrytare

   Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd så öppnar du luckan till huvudströmmen och slår på huvudströmbrytaren.

6. Kontrollpanel

   Se Guide till namn och funktioner på maskinens kontrollpanel.

7. Frontlucka

   Öppna för att komma åt maskinens insida.

8. Papperskassetter (kassett 1–3)

   Fyll på papper här.

   Kassett 1 är en tandemkassett där papper på vänstra sidan automatiskt flyttas till höger när pappret tagit slut.

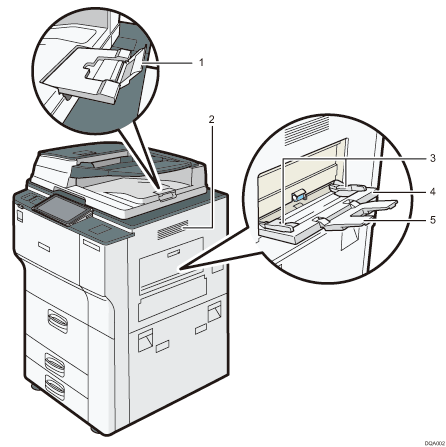

Vy framifrån och från höger

1. Dokumentmatarens förlängare

   Dra ut förlängaren för att stödja större papper.

2. Ventilationsöppningar

   Förhindrar överhettning.

3. Pappersguider

   När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.

4. Sidoinmatningsfack

   Använd för att kopiera eller skriva ut på OH-film, självhäftande etiketter och papper som inte kan placeras i papperskassetterna. För mer information, se sid XX.

5. Förlängning

   Dra ut förlängningen när du fyller på papper i sidoinmatningsfacket.

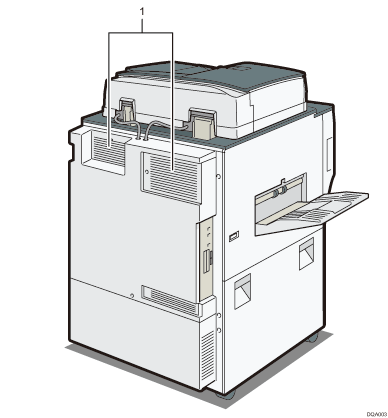

Vy bakifrån och från vänster

1. Ventilationsöppningar

   Förhindrar överhettning.
