Guia dos Nomes e Funções dos Componentes

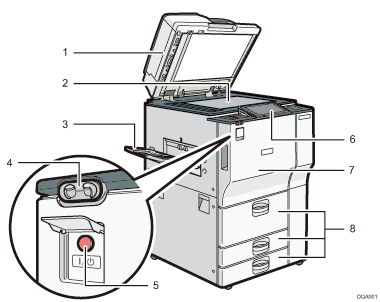

Vista frontal e esquerda

1. ADF

   Baixe o ADF sobre os originais colocados no vidro de exposição.

   Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo. Para obter detalhes, consulte Colocar originais no vidro de exposição.

3. Bandeja de cópias

   O papel copiado/impresso e os faxes recebidos são ejetados para aqui.

4. Sensor de deteção de presença de utilizador

   O sensor de deteção de presença de utilizador encontra-se no lado esquerdo do equipamento. Para mais informações, consulte Getting Started.

5. Interruptor de alimentação principal

   O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se estiver desligado, abra a tampa do interruptor de corrente principal e ligue o interruptor.

6. Painel de controlo

   Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.

7. Tampa frontal

   Abra esta tampa para aceder ao interior do equipamento.

8. Bandejas de papel (bandejas 1–3)

   Coloque papel aqui.

   A Bandeja 1 é uma bandeja dupla em que o papel do lado esquerdo se desloca automaticamente para o lado direito quando o papel deste lado acaba.

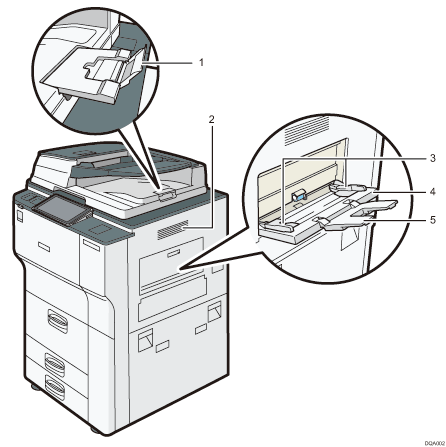

Vista frontal e direita

1. Extensor do ADF

   Puxe este extensor para colocar papel de formato grande.

2. Orifícios de ventilação

   Previnem o sobreaquecimento.

3. Guias de papel

   Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.

4. Bandeja de alimentação manual

   Utilize-o para copiar ou imprimir em acetatos, etiquetas autocolantes e papel que não pode ser colocado nas bandejas de papel. Para mais detalhes, consulte a página XX "Colocar papel na bandeja de alimentação manual".

5. Extensor

   Puxe este extensor para fora quando colocar papel na bandeja de alimentação manual.

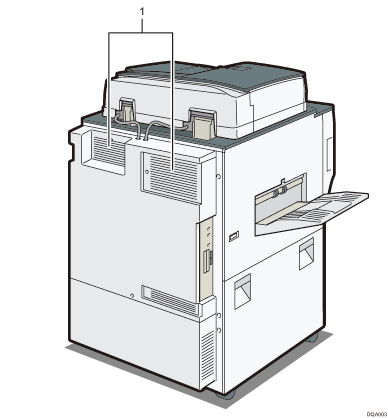

Vista traseira e esquerda

1. Orifícios de ventilação

   Previnem o sobreaquecimento.
